Каркасное строительство

Прежде всего каркасное строительство - это реальная возможность быстро построить полноценный жилой дом под ключ всего за пару месяцев. При этом затраты на такое строительство в несколько раз меньше, чем на постройку кирпичного дома. И ещё дешевле, при самостоятельном возведение каркаса здания. Остаётся лишь определиться строить дом из деревянного бруса или ЛСТК?

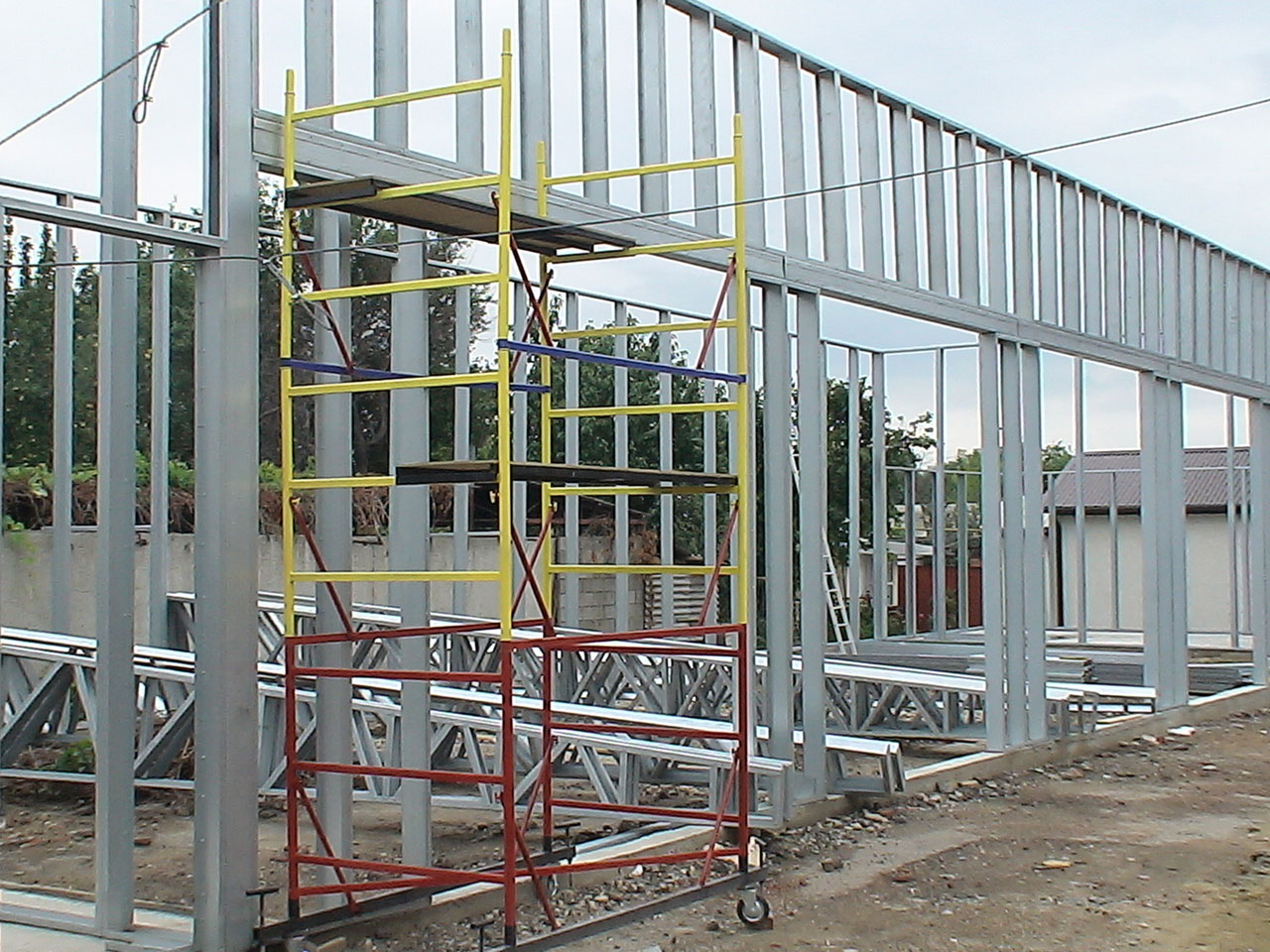

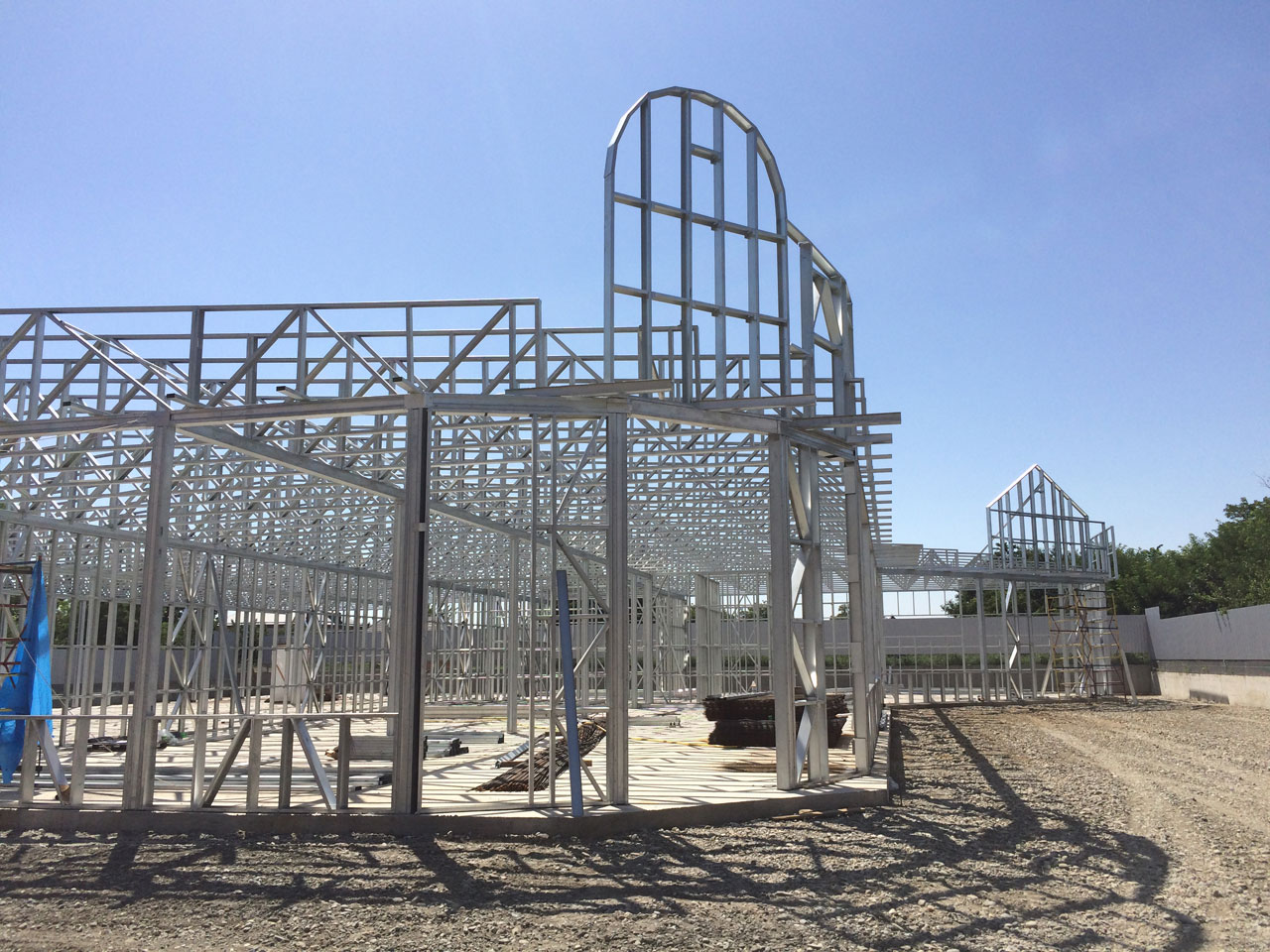

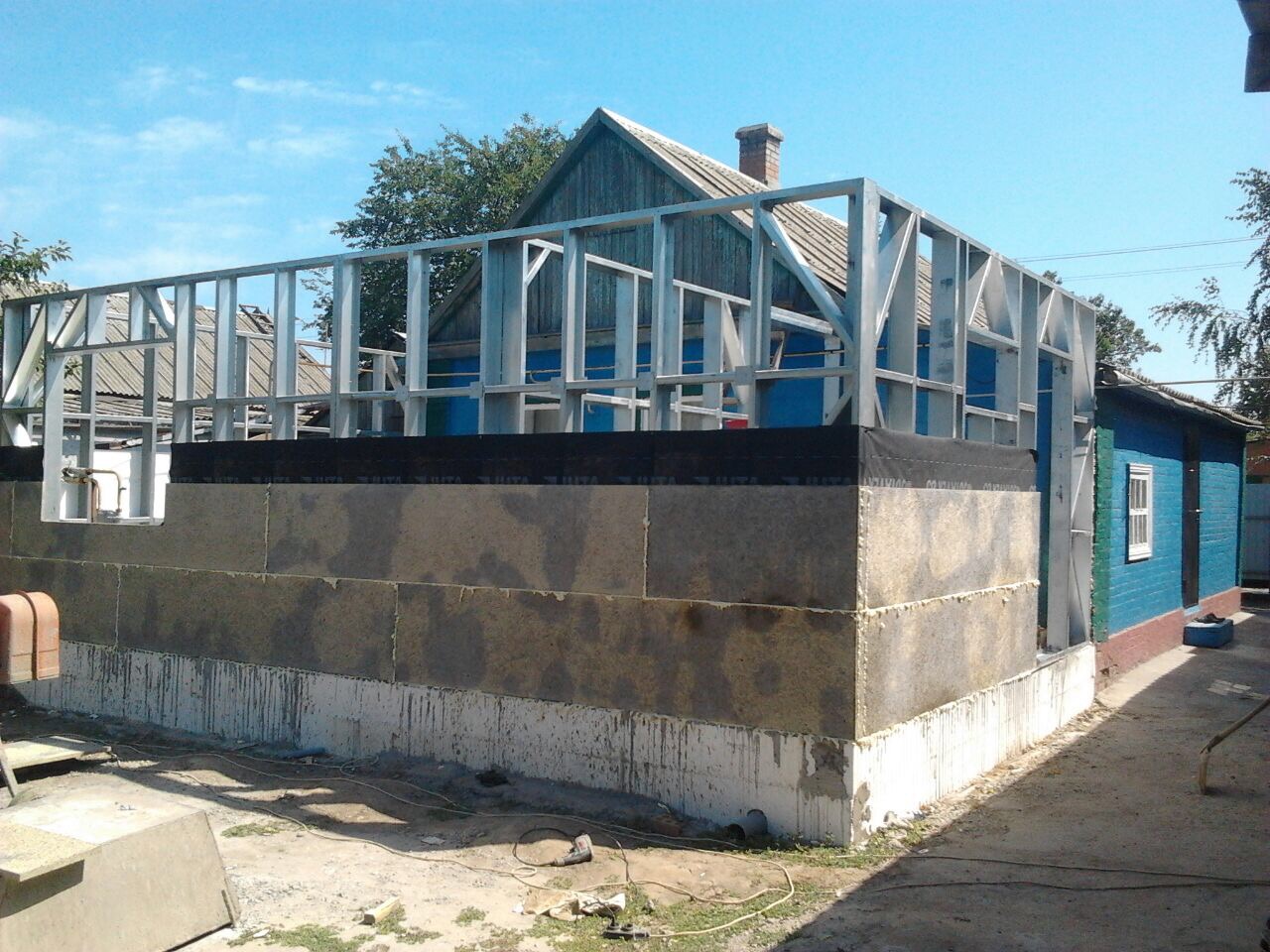

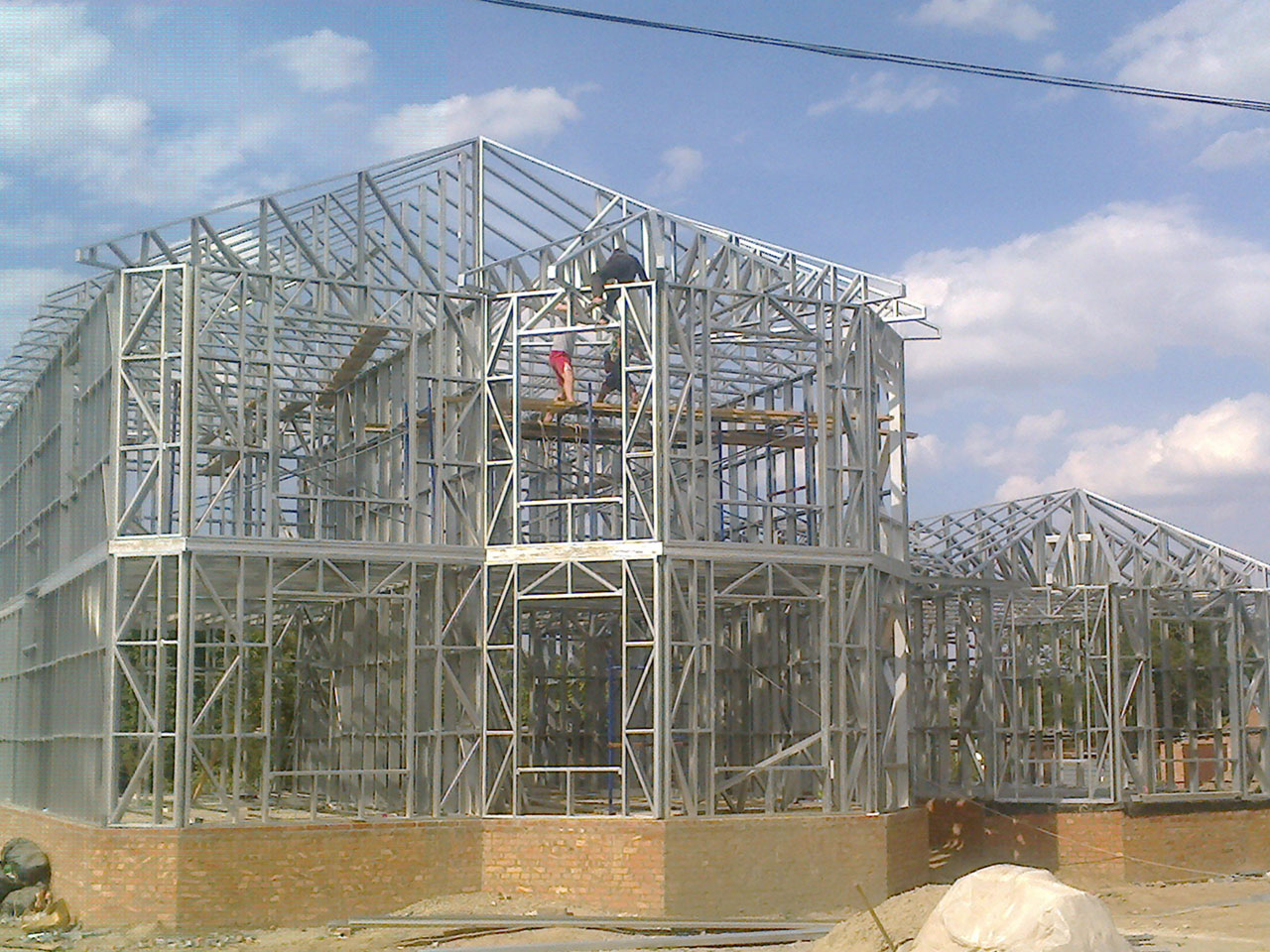

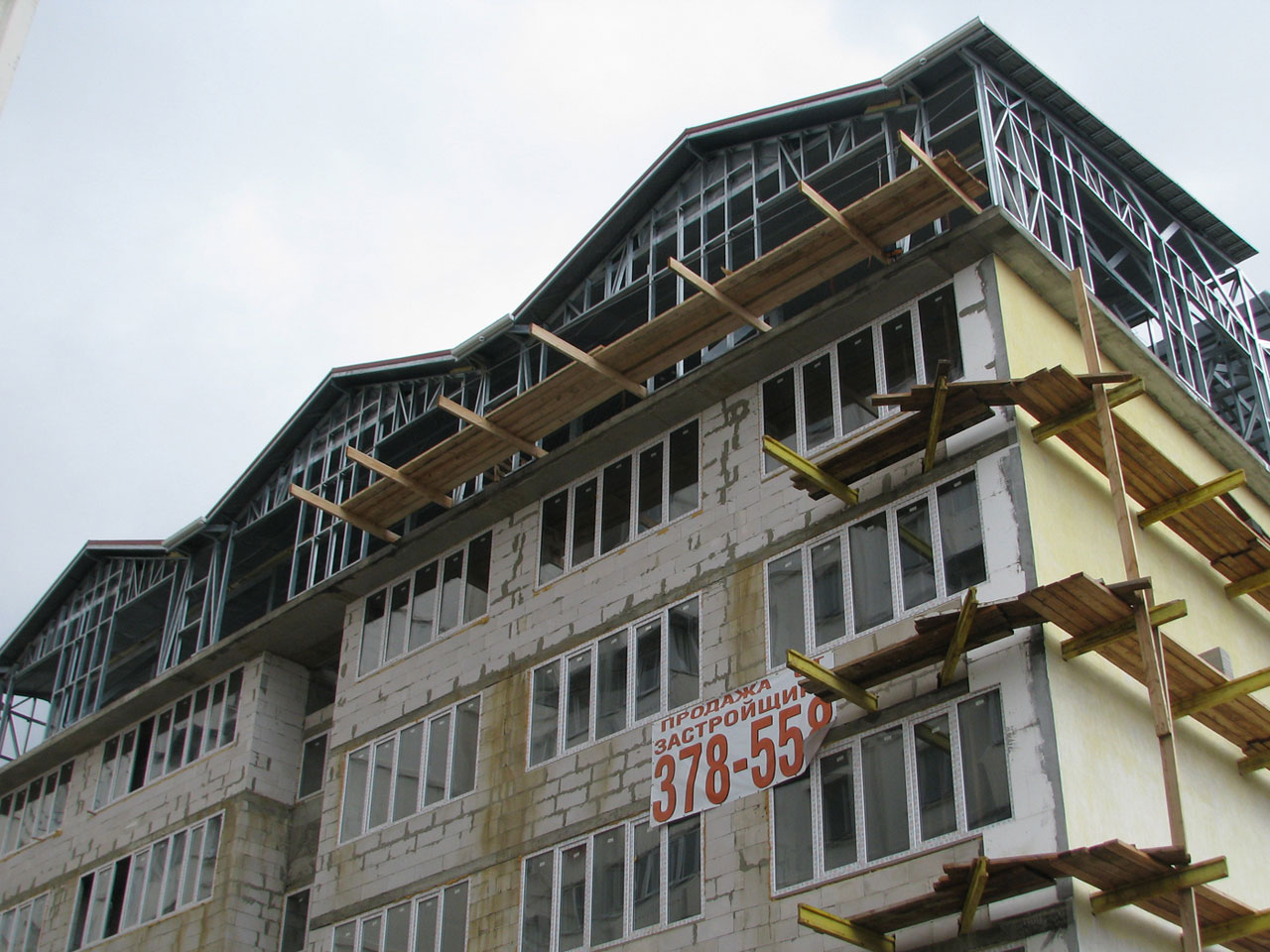

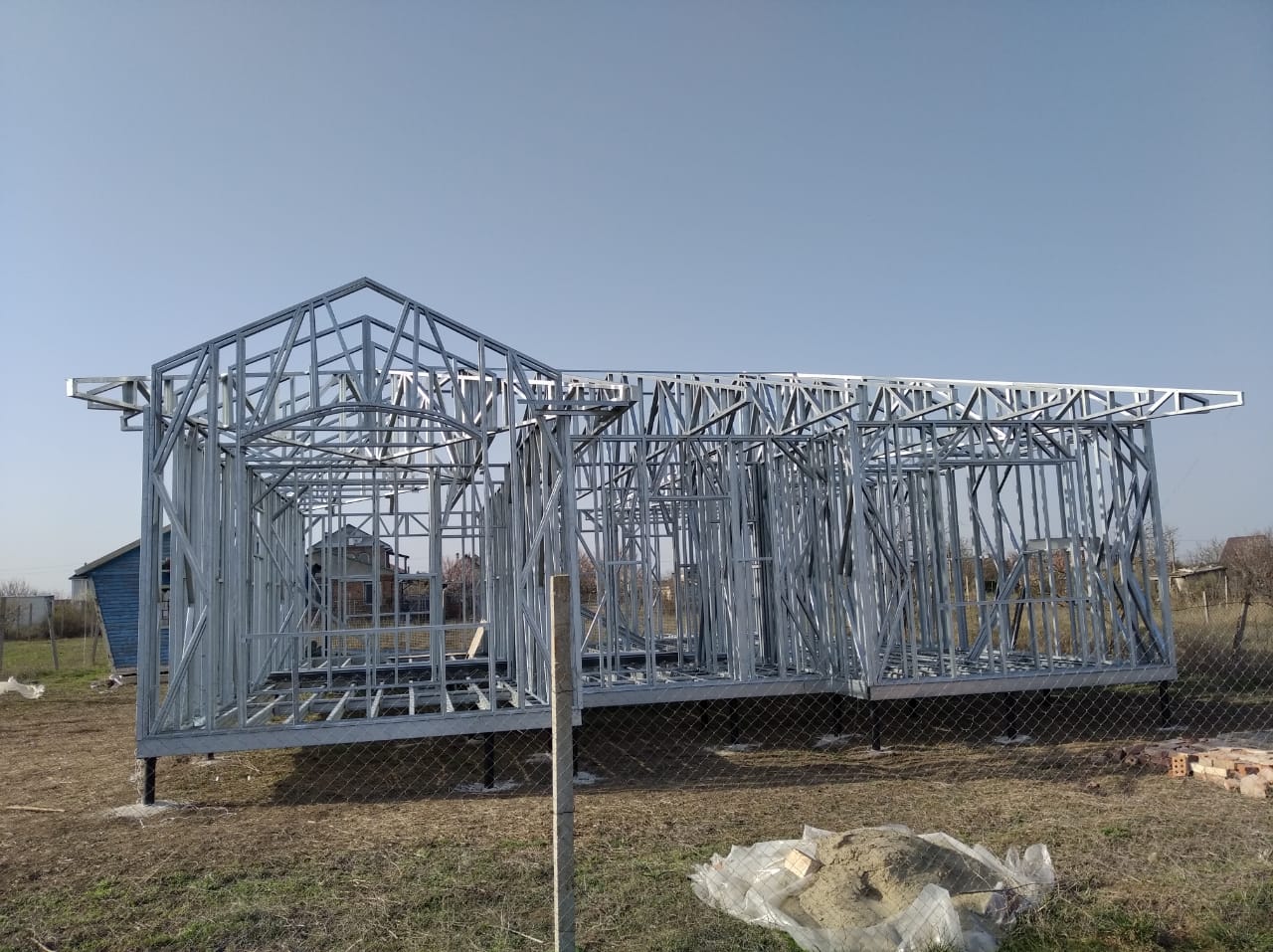

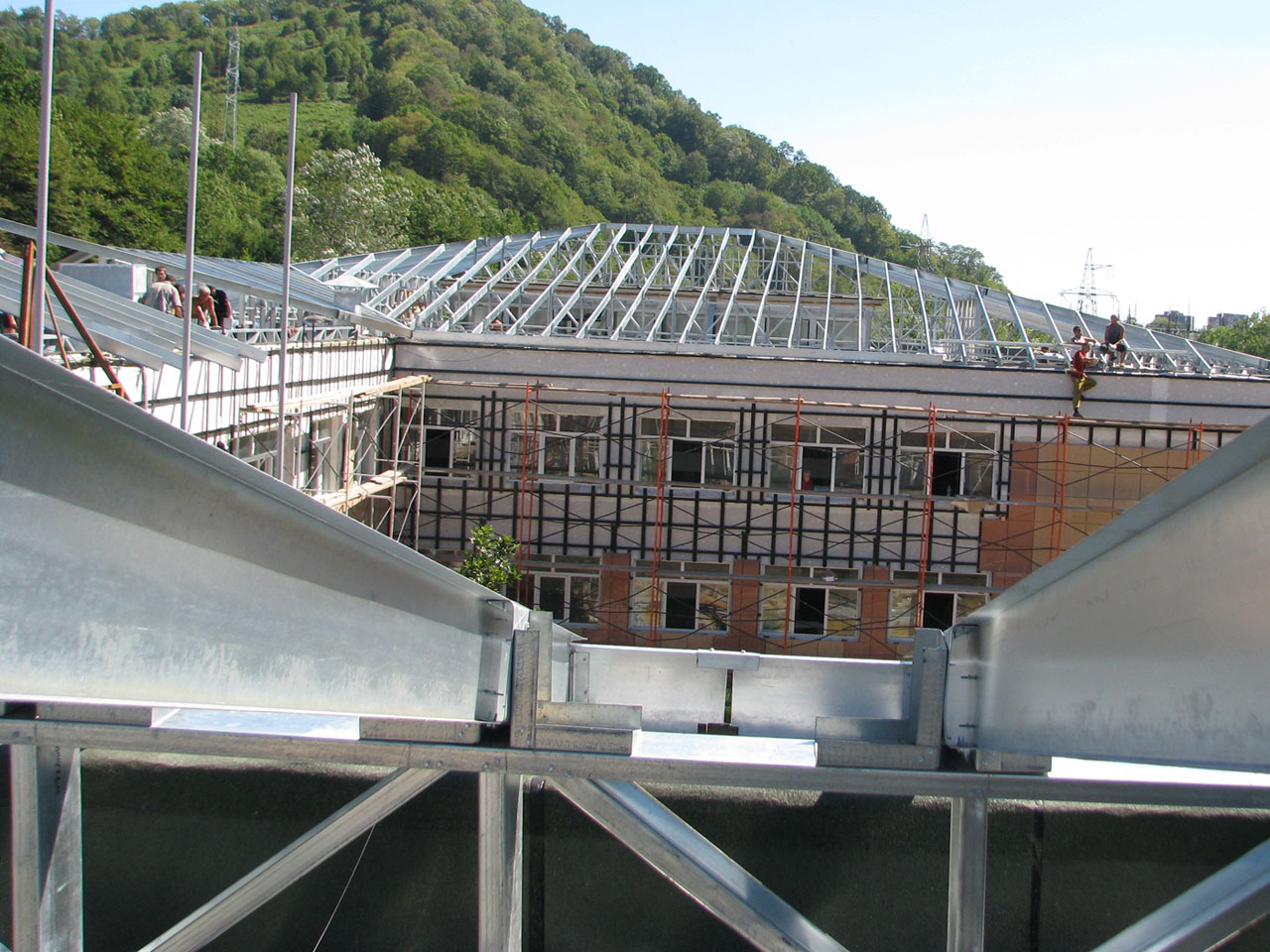

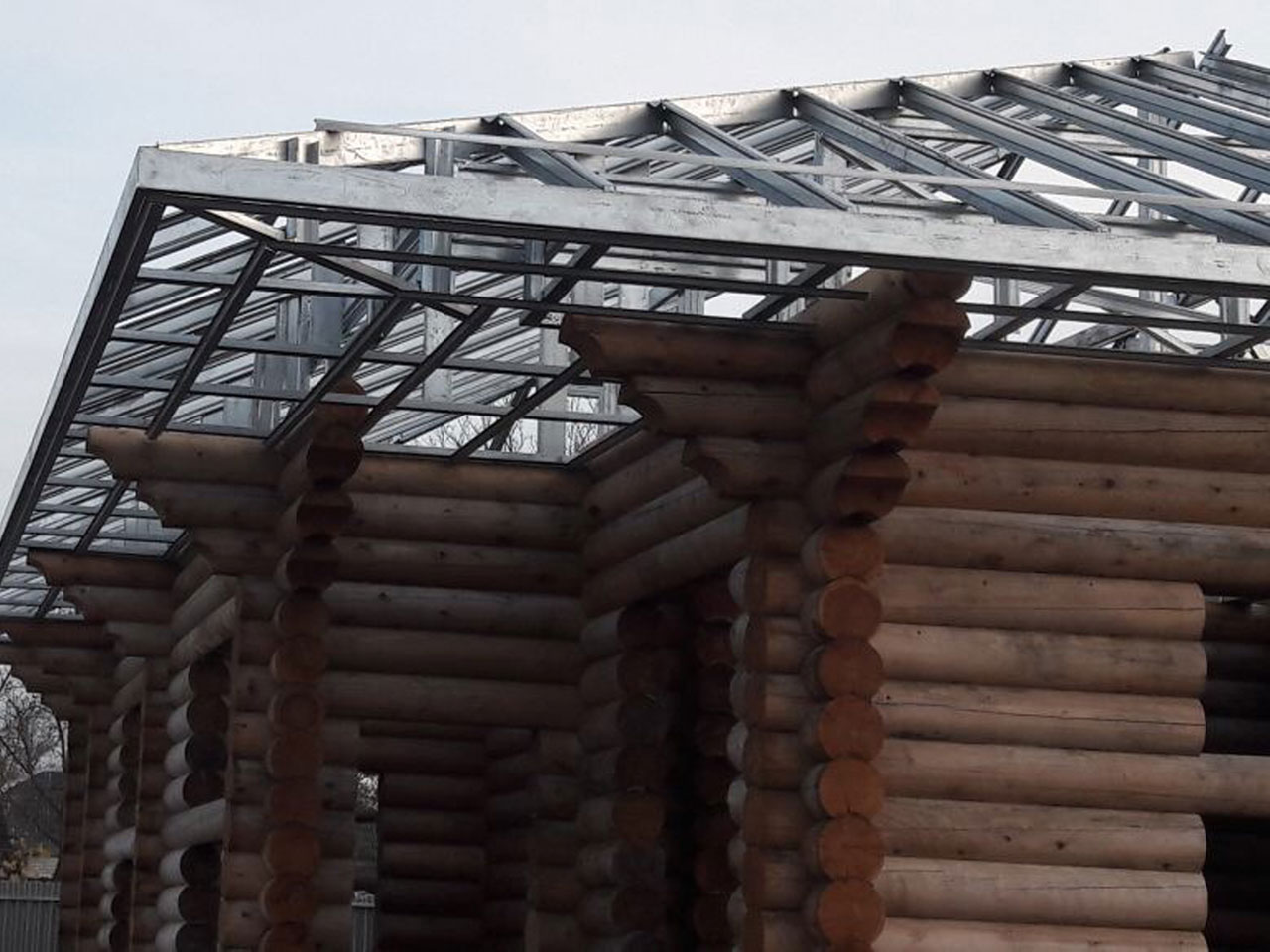

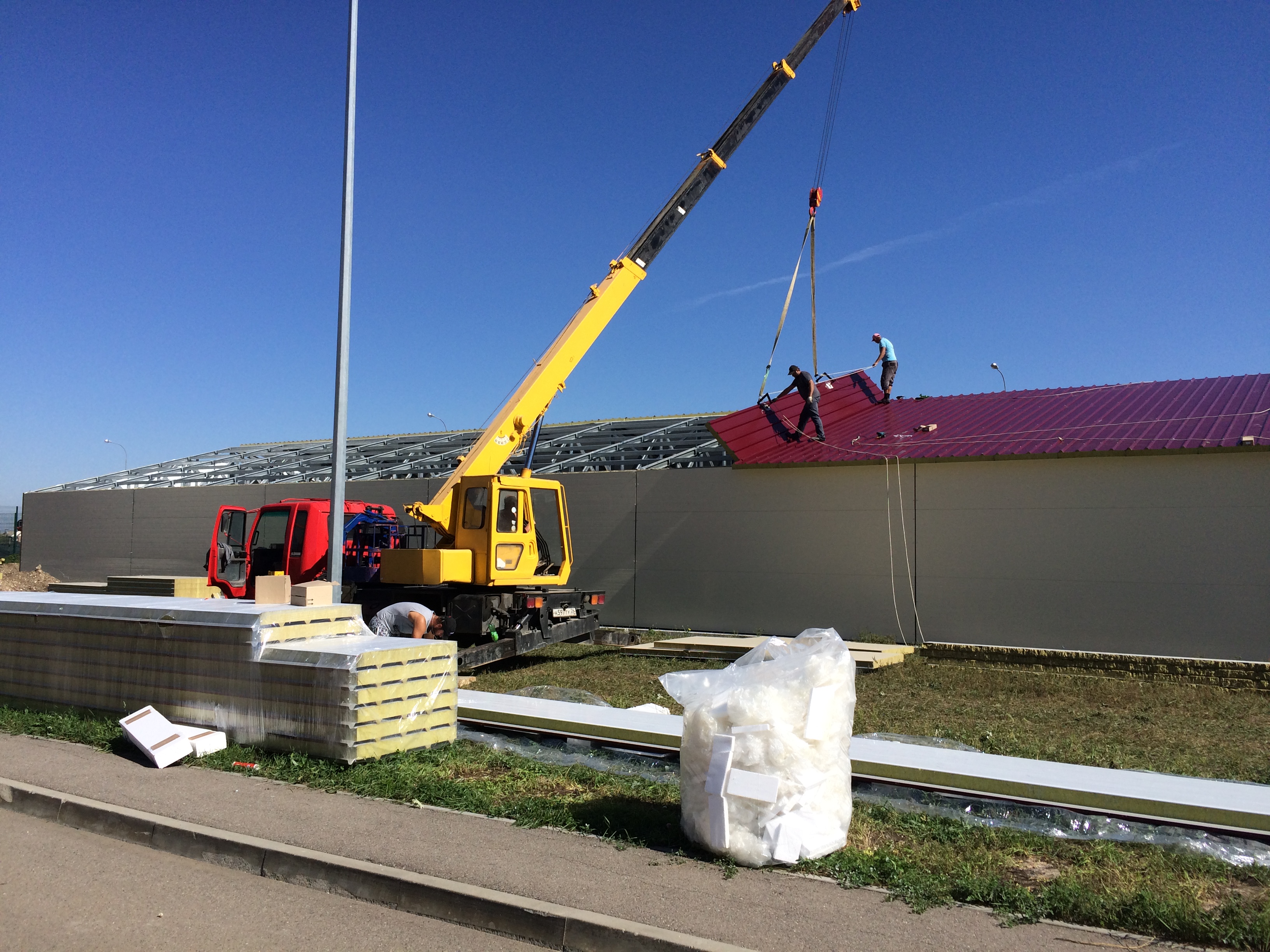

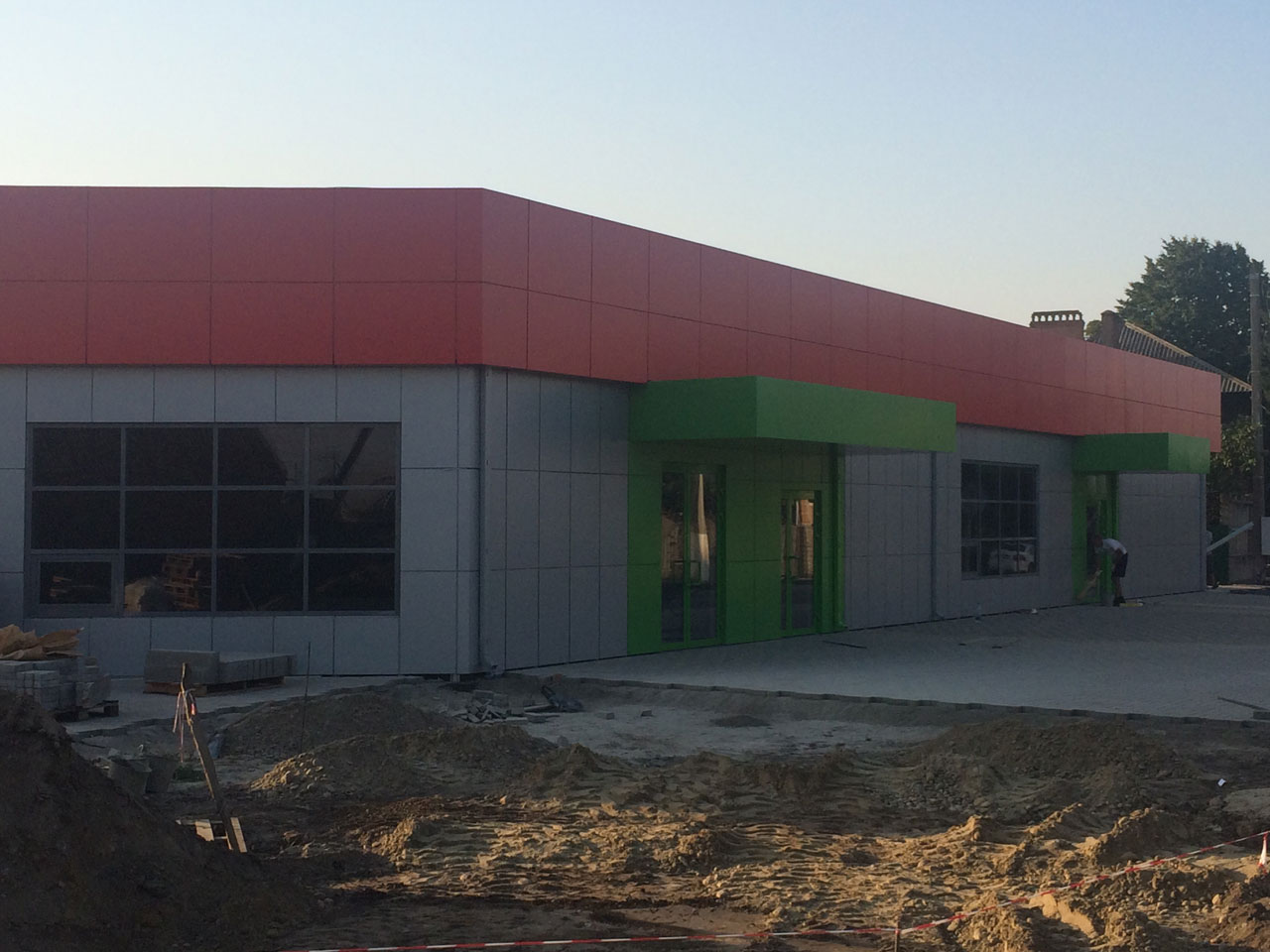

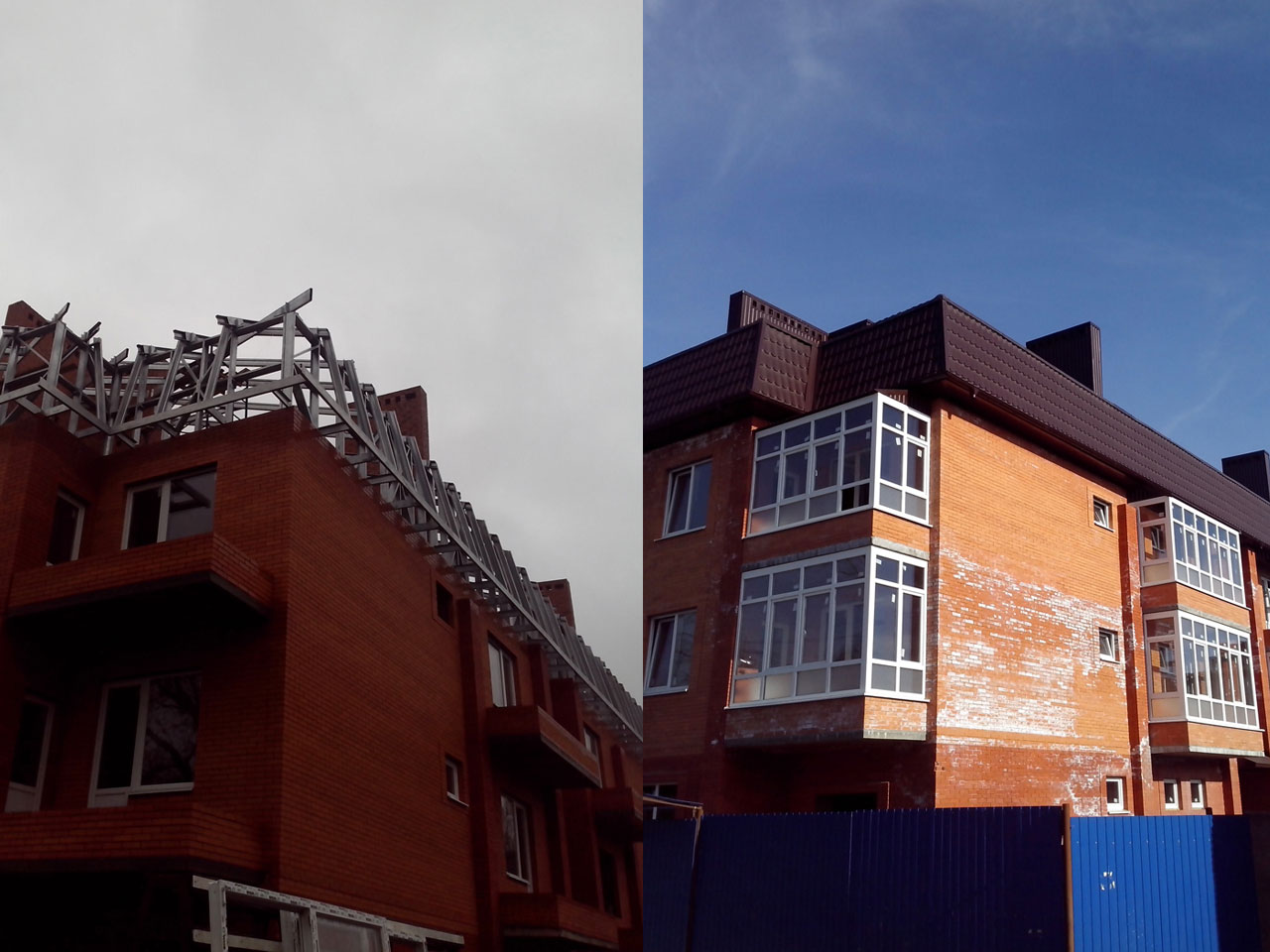

Примеры строительства

Технология

Технология каркасного строительства не нова, просто ранее, в большинстве случаев, каркасное строительство применялось для зданий с большими помещениями, как, например, производственные цеха, а так же для зданий с изменяющимися планами, это промышленные и административные здания, школы, т.п. При таком способе строительства обычные конструкции из монолитного бетона заменяют предварительно изготовленными элементами каркаса (ЛСТК), например, колонны, ригели, плиты перекрытий, фермы покрытия и прогоны.

Эти элементы монтажным способом соединяются на строительной площадке в несущий каркас. При этом следует уделять особое внимание передающим усилия соединениям отдельных элементов каркаса.

Элементы перекрытий связываются в диски перекрытий и выполняют функцию элементов горизонтальной жёсткости. Вертикальная жёсткость обеспечивается стенами-диафрагмами или ядрами жёсткости, в которых располагаются коммуникации.

Чтобы строить как можно экономично, для проектирования и строительства ЛСТК разработана "типовая программа каркасного строительства" с чётко установленными сечениями сборных элементов.

При этом различают:
- элементы, воспринимающие нагрузку, например плиты перекрытий;
- элементы, передающие нагрузку, например ригели;
- элементы, снимающие нагрузку (передающие нагрузку вниз), например колонны;
- элементы, распределяющие нагрузку, например фундаменты стаканного типа.

ФУНДАМЕНТЫ, в большинстве случаев, выполняются из монолитного бетона в виде фундаментов стаканного типа или пеньковых фундаментов. Так же, широко применяется ленточный фундамент и свайно винтовой фундамент.

КОЛОННЫ изготавливаются квадратного или прямоугольного сечения. При этом в большинстве случаев в высоте этажа устраиваются консоли. Колонны могут изготавливаться высотой на этаж или высотой на несколько этажей.

РИГЕЛИ выполняются преимущественно прямоугольной формы в сечении или сечением в виде швелеров. При этом определяющими могут быть конструкционная высота помещений или опирание перекрытий.

СБОРНЫЕ ЭЛЕМЕНТЫ ПЕРЕКРЫТИЙ изготавливаются из оцинкованных холоднокатаных профилей. Они связываются друг с другом путём болтавых и винтовых соединений.

Так же как и для сечений элементов, для стыков элементов каркаса имеются типовые решения, как, например, решение опорной части перекрытий на ригелях, опирание ригелей на колонны или опирание колонн на фундаменты. Монтаж в каркасном строительстве начинается с установки и точной выверки положения колонн на фундаментах. После чего монтируются ригели, панели перекрытий, балки покрытия и прогоны, узлы соединений которых соединяются болтами и самонарезающими винтами. Этим достигается устойчивость каркаса ЛСТК - лёгких стальных тонкостенных конструкций.

Каркасный дом

Для сравнительного анализа рассмотрим технологию малоэтажного каркасного строительства основанную на строительстве каркасного дома из деревянного бруса:

Шаг 1. На фундамент укладывается слой гидроизоляции. Сверху ложатся брусья, для скрепления брусьев между собой по краям бруса делается выборка. Угловые соединения фиксируются гвоздями или нагелей. После чего в брусьях делаем пазы для монтажа вертикальных стоек.
Шаг 2. Теперь устанавливаем угловые стойки, закрепляем их при помощи укосин. В подготовленные пазы устанавливаем остальные стойки и фиксируем их временными укосинами. При монтаже стоек оставляем необходимое расстояние там где, по плану, будут окна и двери.
Шаг 3. Делаем верхнюю обвязку. Так же как и при нижней обвязке (Шаг 1) выполним угловые соединения. Следите за тем, чтобы пазы для стоек в верхней обвязке располагались точно над нижними (во избежание перекоса). Скрепляем вертикальные стойки с верхней обвязкой с помощью гвоздей. При помощи уровня и отвеса, готовый каркас устанавливаем строго в вертикальном положении. Фиксируем постоянными укосинами, временные демонтируем.
Шаг 4. При монтаже перекрытия потолочные балки опираем точно на вертикальные стойки. Под потолочные балки ставим опоры, располагая их там где в последствии будут находиться межкомнатные перегородки.
Шаг 5. Начинаем возведение крыши. Соединяем стропила в верхней точке гвоздями 150 мм. Отступив 50 - 60 см скрепляем стропила между собой поперечной доской (буквой А). Укладывая края стропил на стену здания оставляем выступ около 20 см. Первым делом ставим крайние стропила, фиксируя их гвоздями к верхней обвязке и дополнительно двумя укосинами. Далее устанавливаем стропила по центру строящегося здания. По верху, для соединения стропил между собой, прибиваем коньковую доску. После чего уже устанавливаем все остальные стропила, с шагом равным расстоянию между вертикальных стоек каркаса стен.
Шаг 6. Обрешётку стелим с минимальным промежутком между досок и выпуском за край стропила 25 - 30 см.
Шаг 7. На обрешетку укладываем кровельный материал. Подойдёт практически любой из предлагаемых на рынке кровельных материалов.
Шаг 8. Обшиваем наружные стены каркаса. Так же как и с кровельными материалами имеется богатый выбор отделочных и фасадных материалов.

Как видите нет ничего сложного, НО, есть ещё более простое и наиболее надёжное решение для каркасного строительства и это технология ЛСТК.

Дом из ЛСТК

Для того, чтобы построить дом из ЛСТК вам потребуется несколько дней свободного времени, водяной уровень и шуруповёрт, всё! Ах да, и конечно же желание :)

Любое строительство начинается с проекта, поэтому выбираем подходящий проект дома, заказываем ЛСТК профиль, заливаем ленточный фундамент. После того как фундамент будет готов, а заказаный комплект профиля ЛСТК будет доставлен (на изготовление профиля уйдёт пара дней), можно приступать к монтажу ЛСТК.

К комплекту ЛСТК будут приложены сборочные чертежи, а каждый сегмент конструкции (профиль) промаркирован, так что запутаться будет сложно. При помощи шуруповёрта и саморезов соединяем отдельные сегменты профиля в единый каркас. Как уже было сказано в статье о технологии ЛСТК - принцип сборки ЛСТК подобен детскому конструктору, с разницей в масштабе деталей. Не зря говорят, что всё гениальное просто. Например - сборка небольшого дома займёт пару дней, коттеджа от недели, а тот же гараж вы соберёте за несколько часов. Вот так-то! Нужно только решиться и никакое отсутствие строительных навыков не сможет вам помешать собрать свой первый каркасный дом - желание и аккуратность - это всё, что вам нужно.

Как и в любом каркасном строительстве (да и вообще в строительстве) вам потребуются отделочные материалы и здесь идеально подойдёт долговечный, огнестойкий, проверенный Green Board® (Грин Борд). Так же есть богатый выбор утеплителей, но из всего их многообразия наиболее подходящим будет базальтовый 35-й плотности - это каменная вата и её огромный плюс в том, что она со временем не даёт просадок.

Для фасадной отделки можно использовать караед и пр, многие предпочитают кладку декоративным кирпичом. Здесь нет каких либо ограничений. Каждый решает индивидуально, исходя из личных предпочтений, цены, качества, целей, эстетики и вкуса.
