СТО из ЛСТК

Строительство станции техобслуживания из ЛСТК:

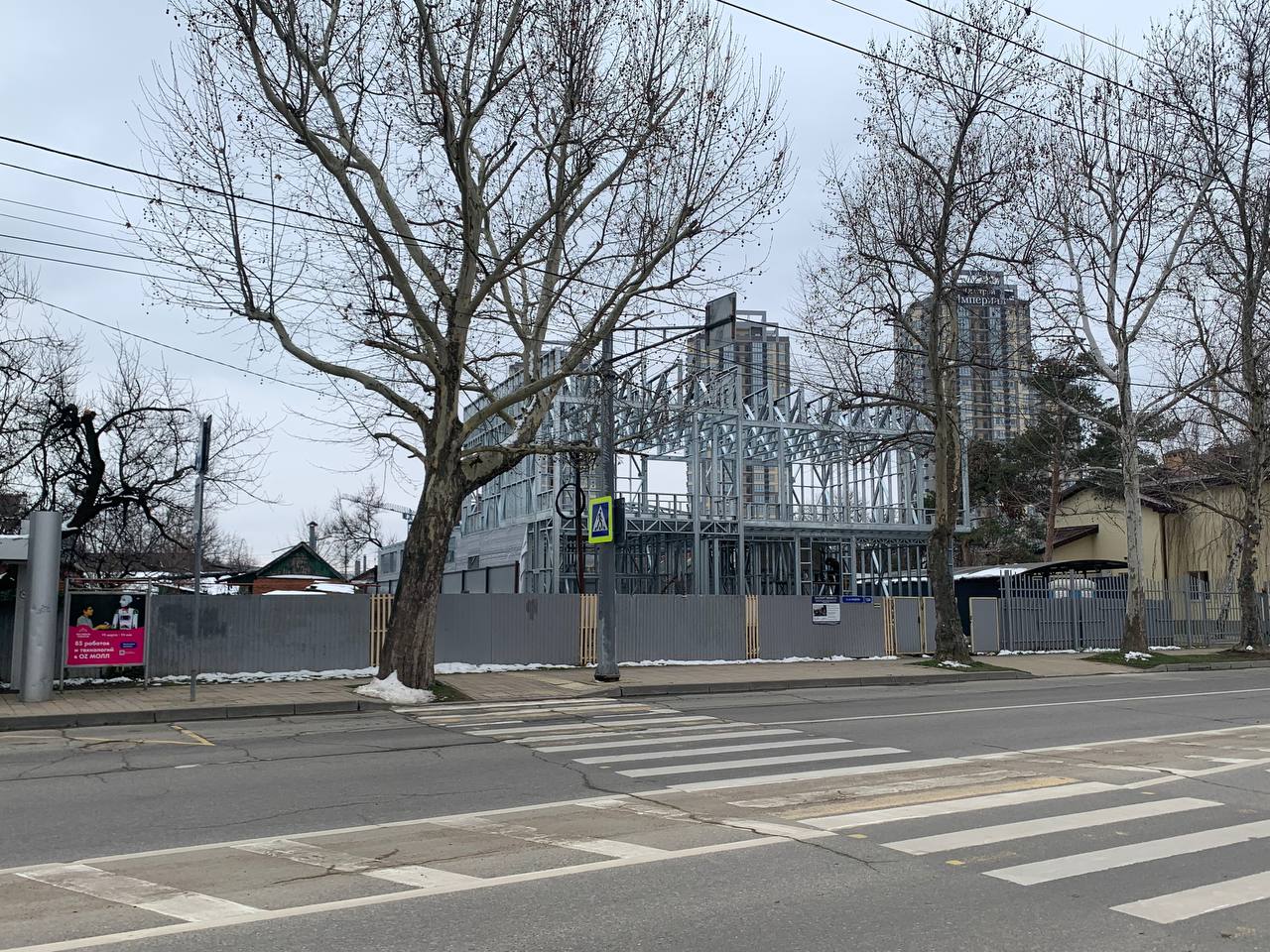

Общественное здание с помещениями для технического обслуживания и ремонта транспортных средств, машин и оборудования. Строительство в г. Краснодар, по улице Фадеева, 124.

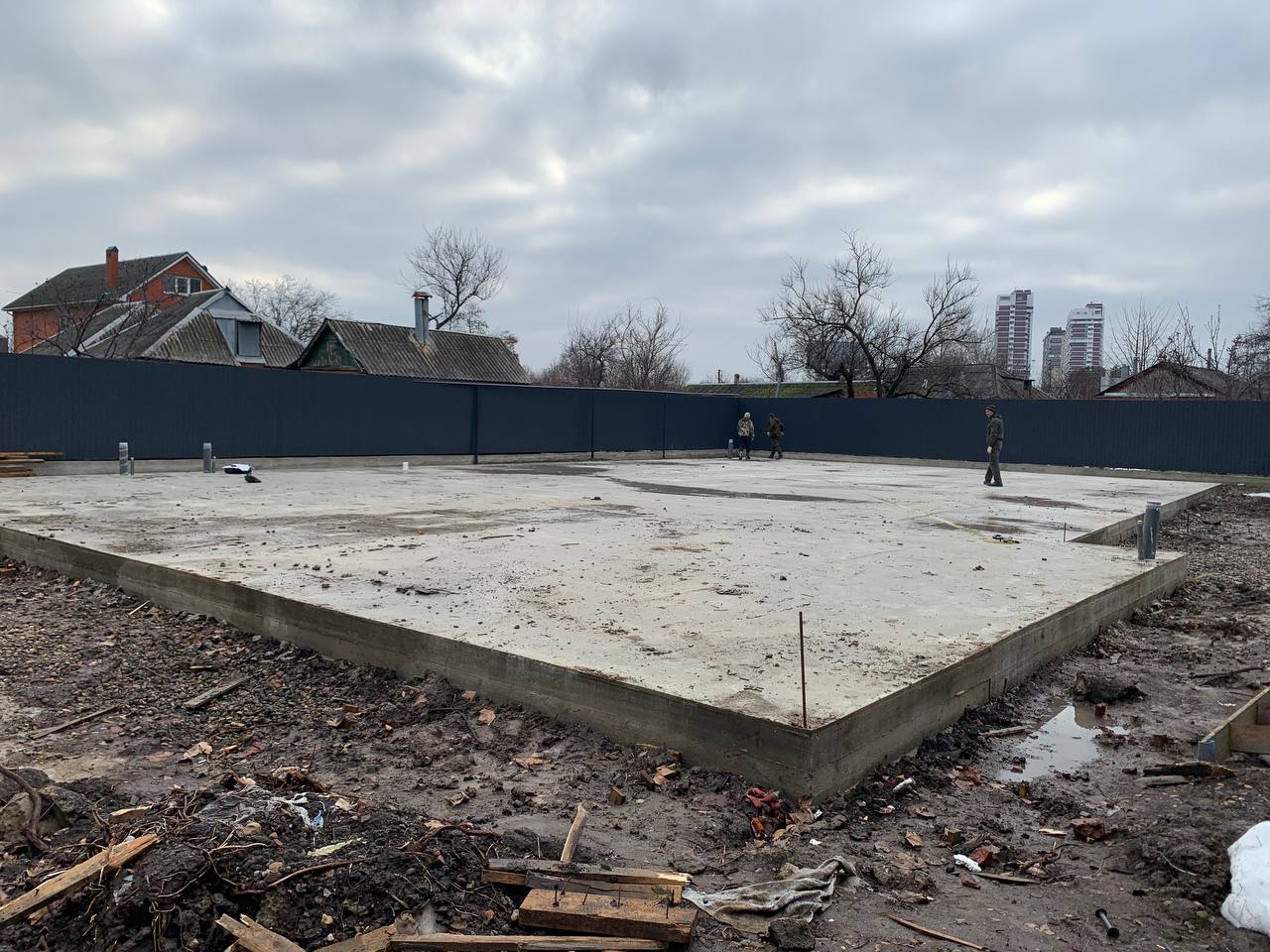

Здание конструктивно состоит из двух частей - двухэтажной и одноэтажной. Двухэтажная часть имеет Г-образную форму с общими наружными габаритами 16,45х11,03 метра. В этой части располагаются административно-бытовые помещения. Высота помещений 1-го этажа составляет 3,9 метра, высота 2-го этажа - 3,4 метра. Подъём на второй этаж осуществляется по двухмаршевой поворотной лестнице, с промежуточной площадкой. Крыша в этой части односкатная, уклон кровли 4 градуса. Одноэтажная часть примыкает к двухэтажной со стороны заднего фасада. Эта часть имеет размеры по периметру 15,22х17,75х14,3х17,76 метра. Высота помещений - 4,2 метра. Кровля двускатная. Уклон кровли 8 градусов. При расчёте, за относительную отметку 0,000 принят уровень монолитной фундаментной плиты.

Отметка низа каркаса наружных панелей - 0,000 метра. Металлический каркас здания состоит из стеновых панелей, междуэтажного перекрытия, лестницы, ферм покрытия.

Все металлические конструкции здания разработаны из тонкостенных гнутых профилей, изготавливаемых по ТУ 25.11.23-001-31359893-2017 производства ООО "Профильные системы плюс" по ГОСТ 24045-2015, 1-ый класс цинкового покрытия - 275 гр/м2. Все соединения элементов выполняются при помощи самосверлящих винтов (саморезов).

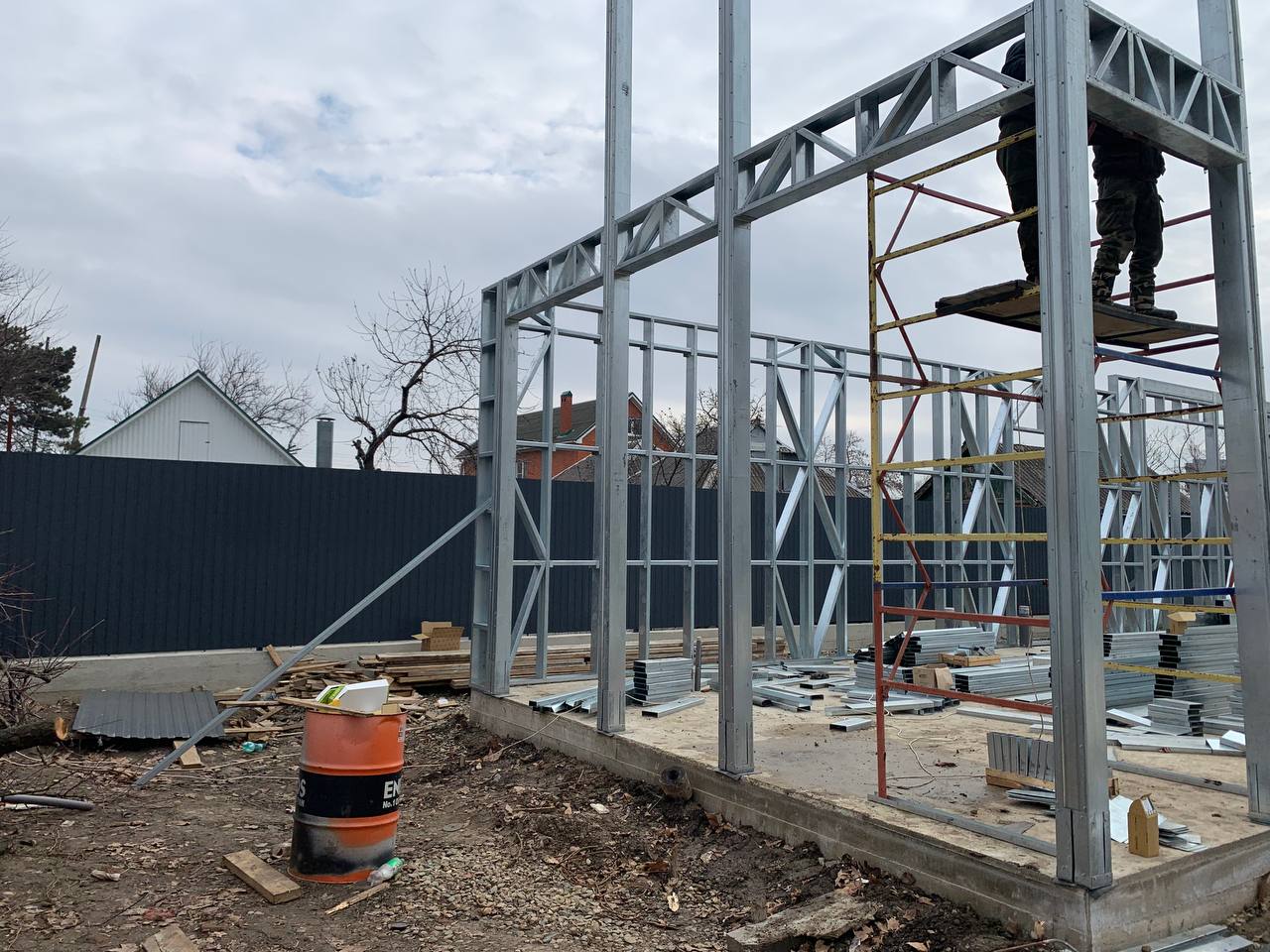

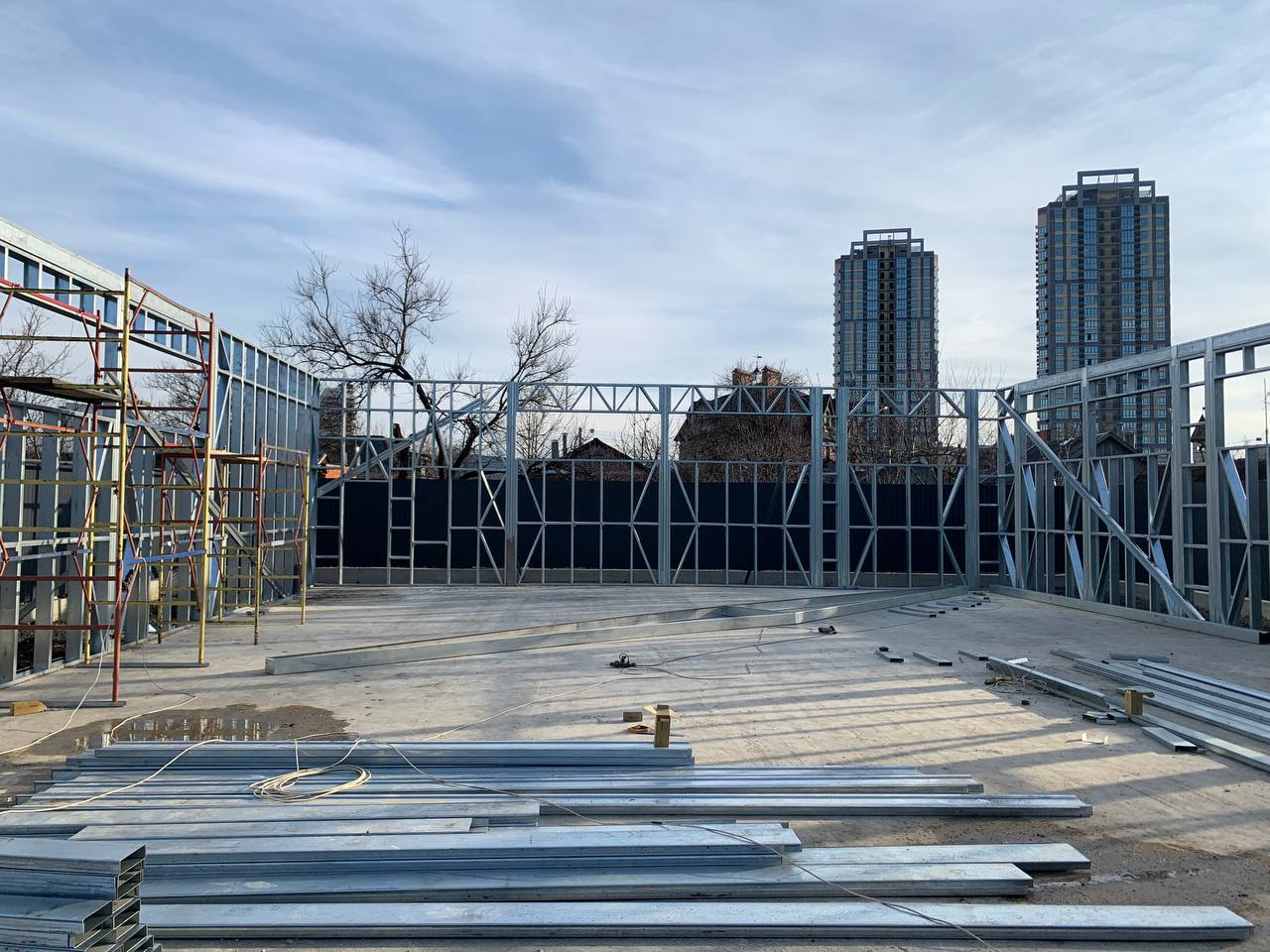

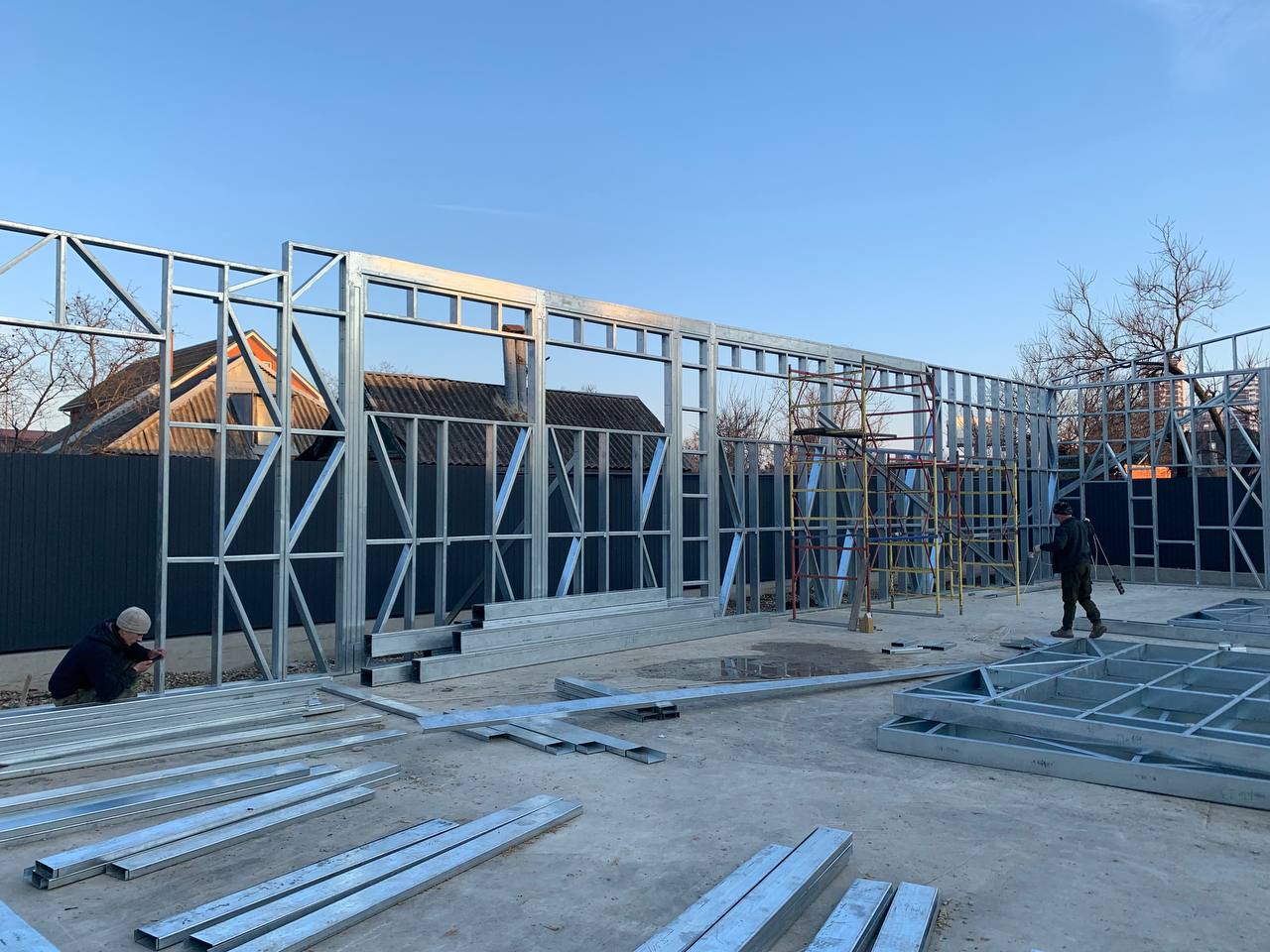

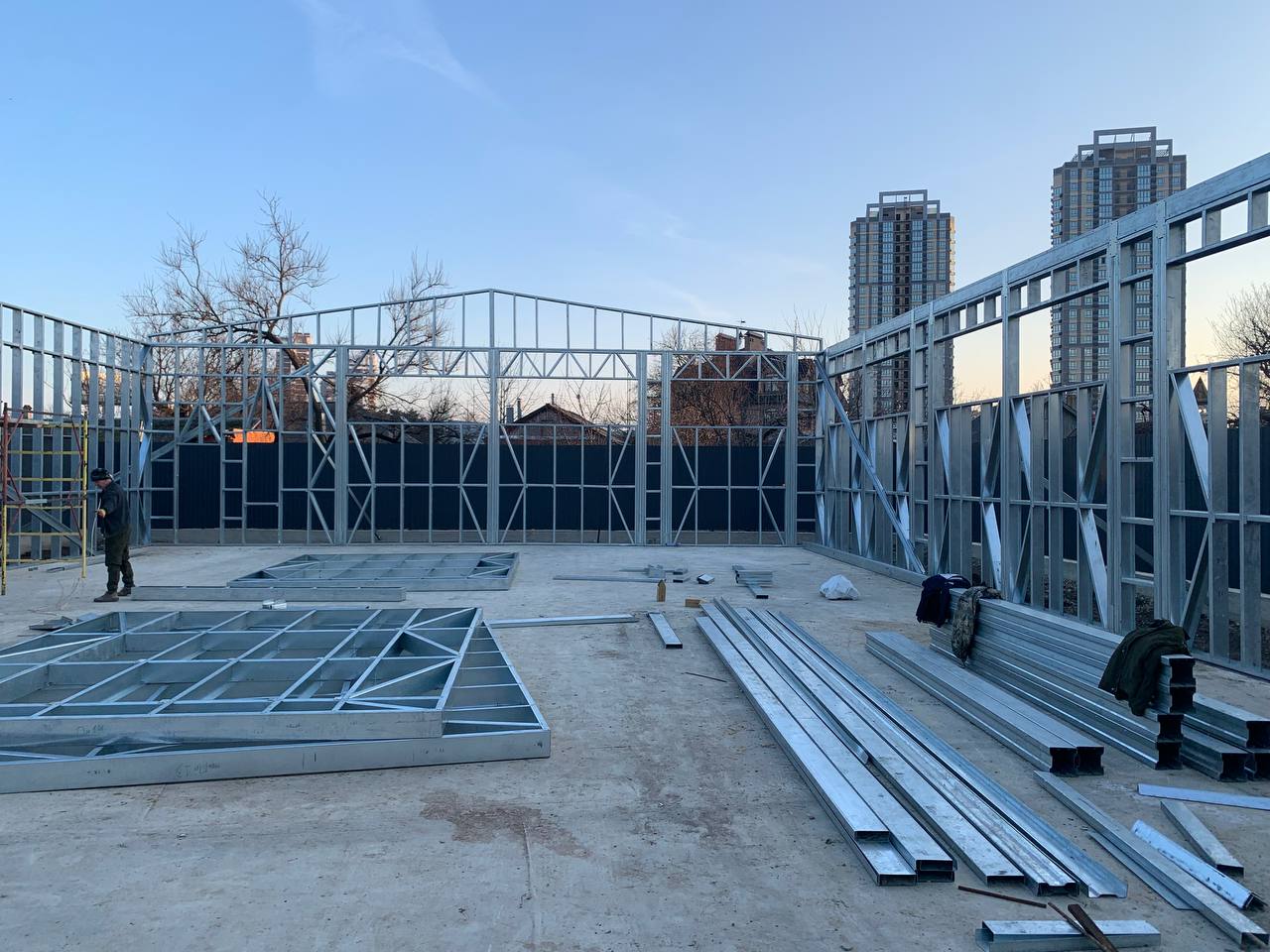

Наружные стены одноэтажной и частично двухэтажной частей здания выполнены из панелей поэлементной сборки. Толщина наружных панелей составляет 150 мм. Каркас стеновых панелей состоит из следующих элементов:
- профиль стоечный ПП150 с основным шагом 600 мм;
- направляющий профиль ПП153;
- соединительный профиль ПП147.

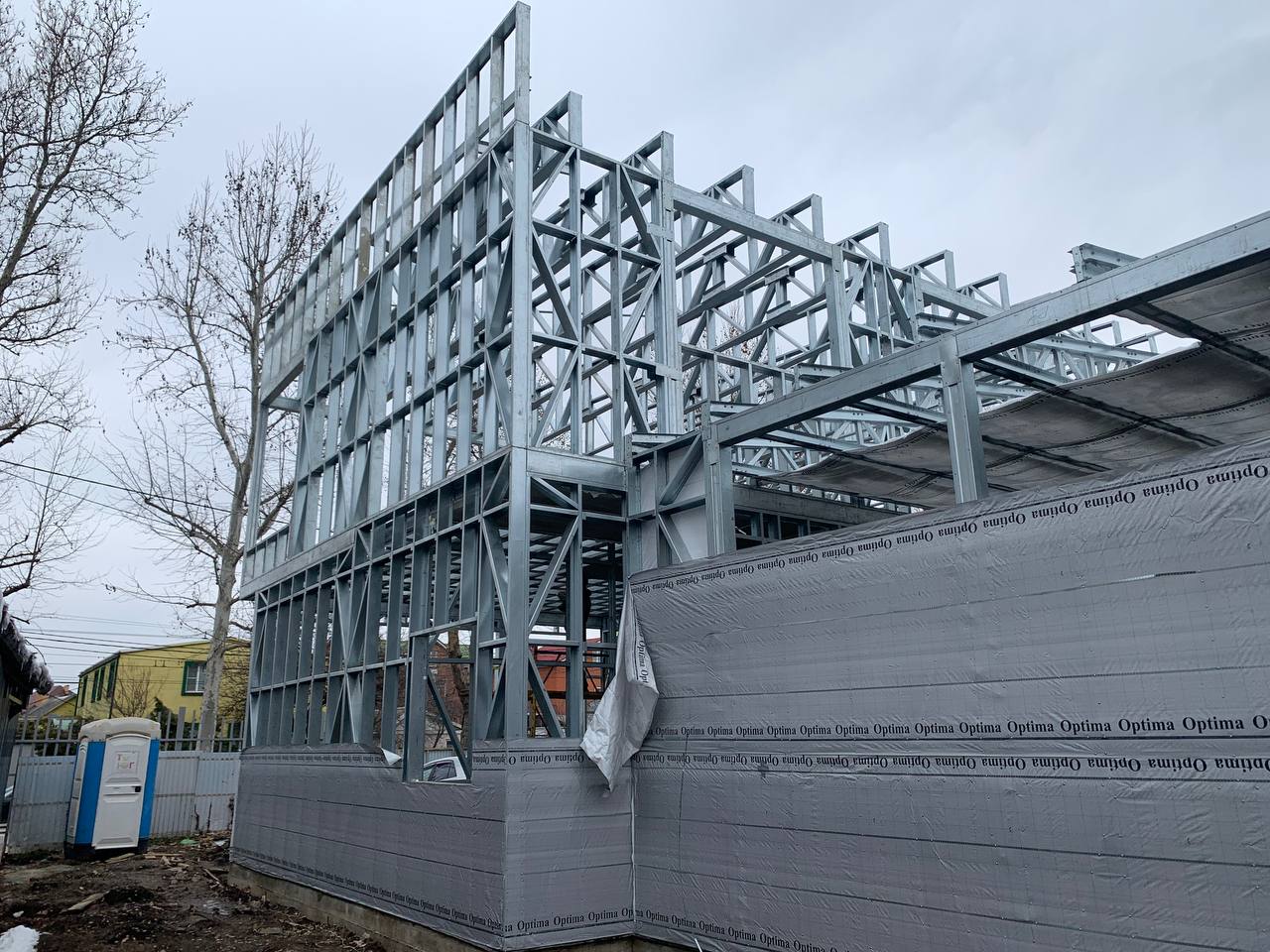

В панелях с проёмами, в зависимости от ширины проёма, предусмотрены стойки усиления из профилей ПСЖ и ПП, а также решетчатые прогоны. Основная часть главного фасада 2-го этажа двужэтажной части, представляет собой рамный каркас из стоек и ригелей, запроектированных из профилей ПСЖ и ПП.

Внутренние стены обеих частей здания выполнены из панелей поэлементной сборки. Толщина внутренних панелей составляет 100 мм. Каркас стеновых панелей состоит из следующих элементов:
- профиль стоечный ПП100 с основным шагом 600 мм;
- направляющий профиль ПП103;
- соединительный профиль ПП97.

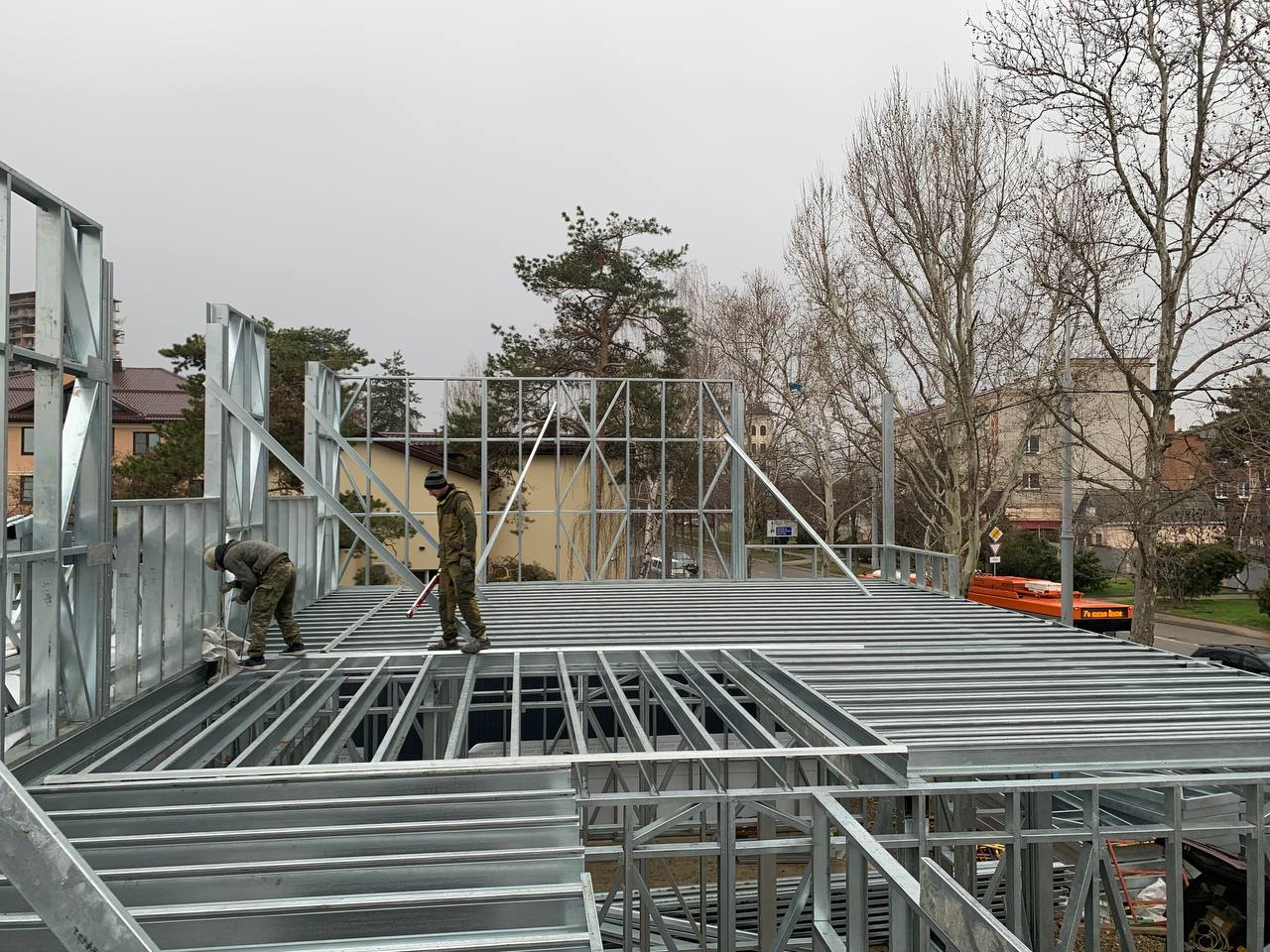

Междуэтажное перекрытие - одинарные и спаренные балки высотой 200 мм из профилей ПСЖ. По низу балок перекрытия предусмотрена обрешётка из профиля ПШ40 с шагом 600 мм.

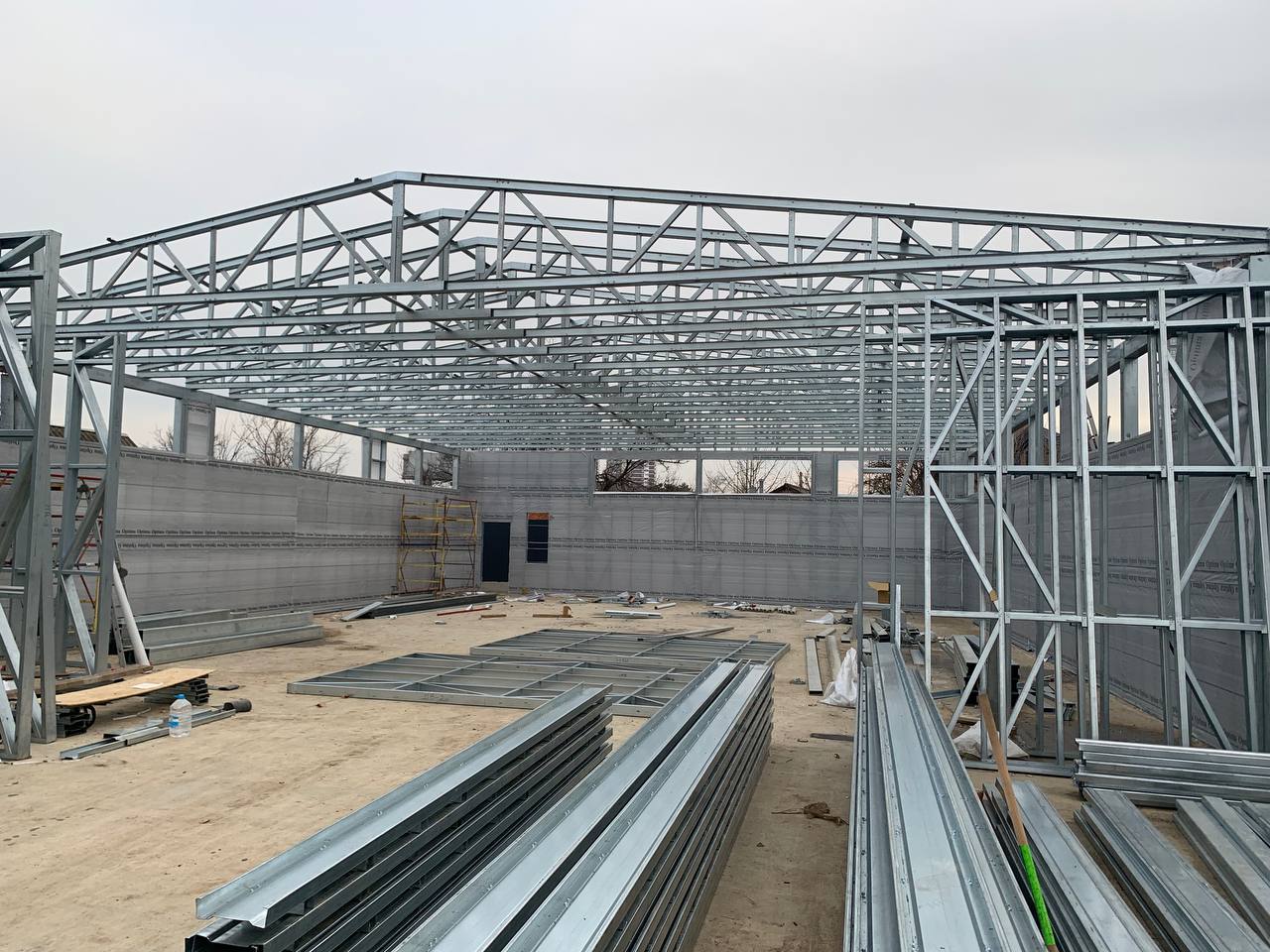

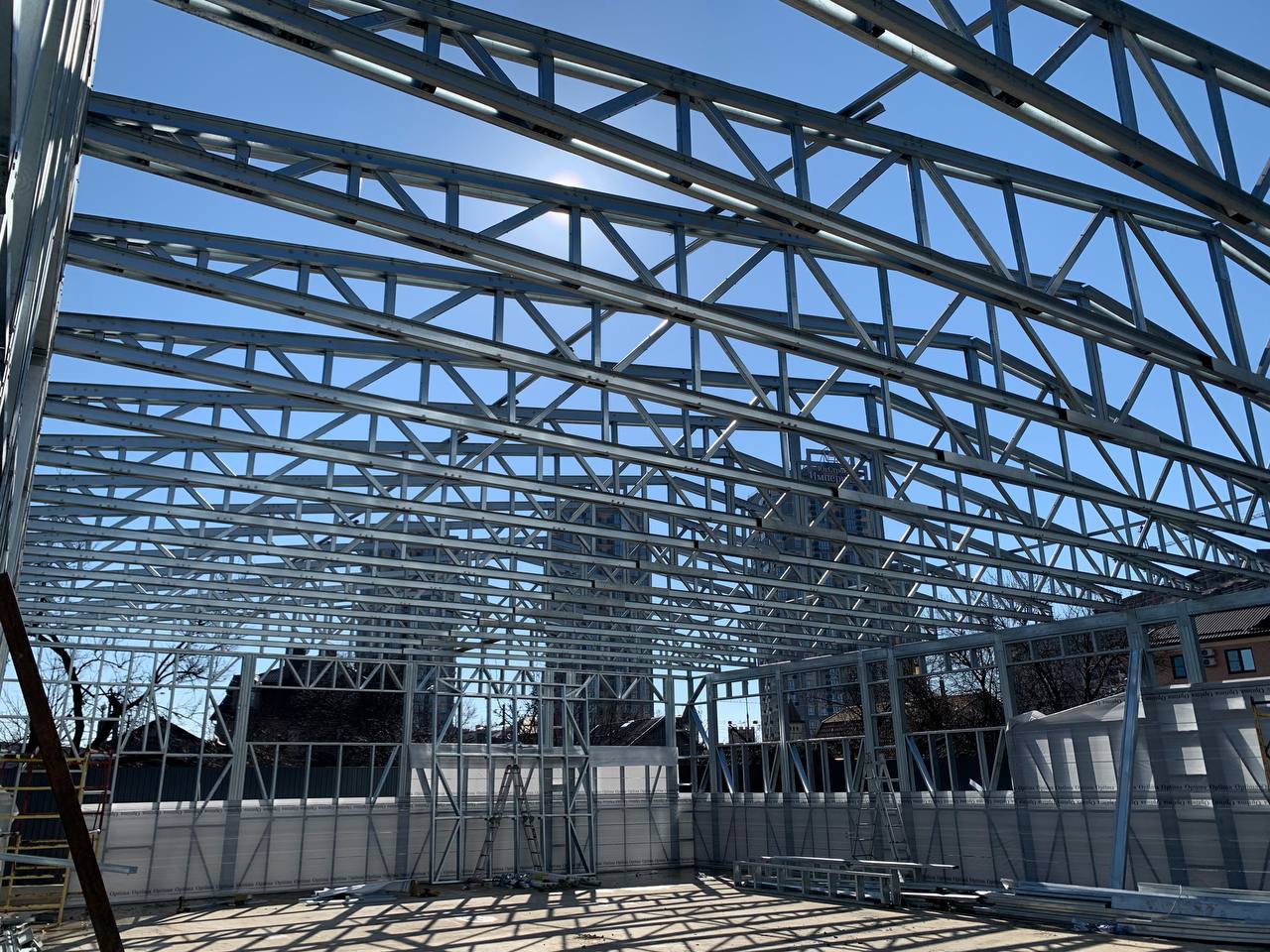

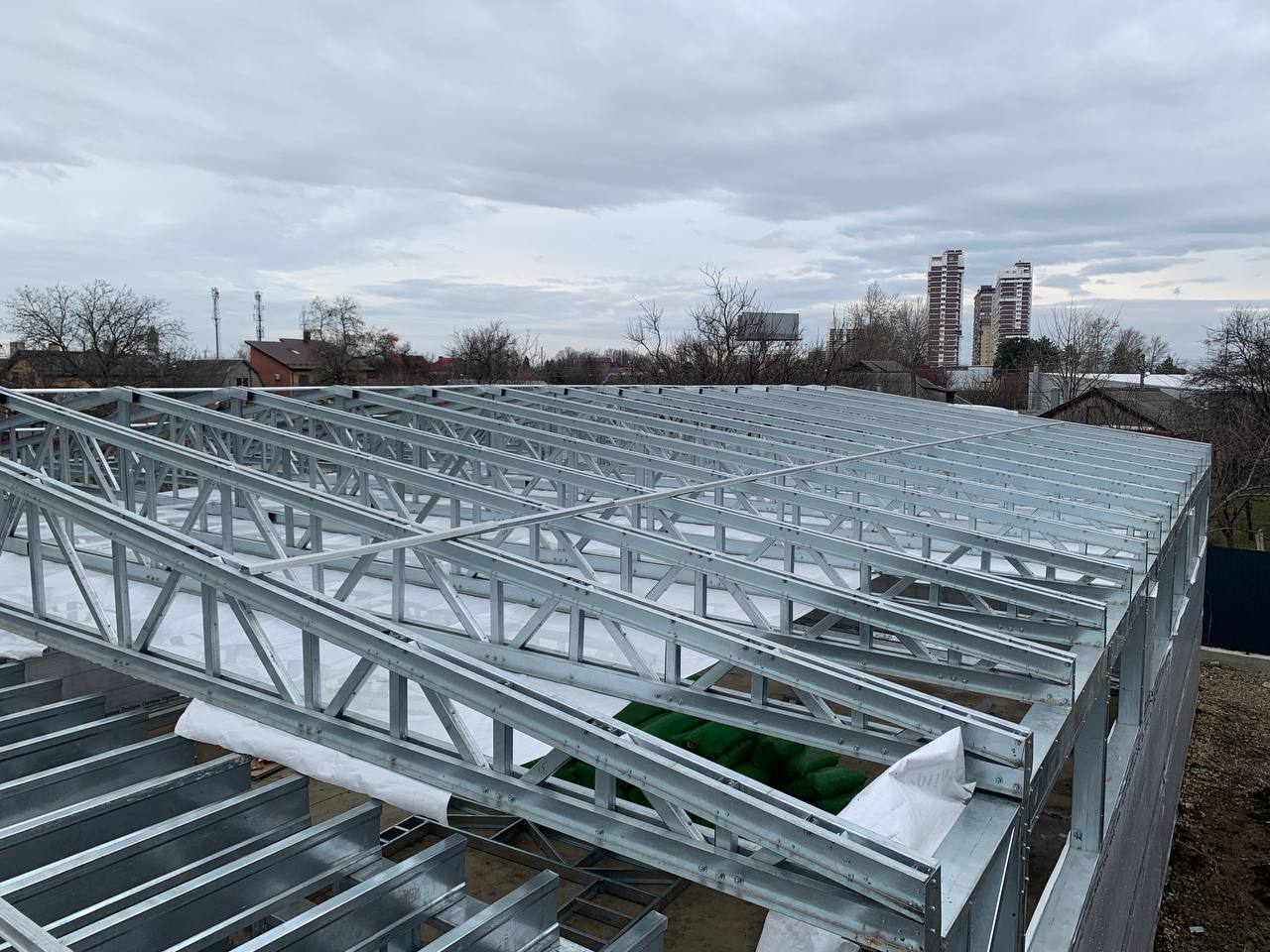

- над одноэтажной частью двускатные фермы с поясами из спаренного профиля ПП100, и элементами решетки из двойных профилей ПП50;
- над двухэтажной частью односкатные фермы из одинарных профилей ПП150. По верхним и нижним поясам ферм предусмотрена обрешётка из профиля ПШ40 с шагом 600 мм (по верху под покрытие из металлических профилированных листов).

Крепление элементов ЛСТК: Крепление колонны на фундамент осуществляется креплением направляющей анкерами 10х100 по 4 шт. на колонну через уголок 50х70. Панели крепятся к фундаментной плите при помощи анкера 10х100, установленного ориентировочно с шагом метр (через один стоечный профиль). Между собой панели крепятся саморезами SK-PG-4,8х19 по 4 шт с шагом 200мм. Колонны и ригели собираются саморезами SK-PG-4,8х19 по 4 шт с шагом 200 мм. Решетчатые прогоны (над проемами) собираются саморезами SK-PG-4,8х19 по 2 шт в каждую полку. Сопряжения стоек и ригелей осуществляется через уголок 50х70 саморезами по 3 шт. в полку уголка. Элементы стропильных ферм коробчатого сечения соединяются саморезами с шагом 200 мм. Соединение элементов решетки с поясами осуществляются также при помощи саморезов (8 шт на узел). Стропильные фермы опираются на стеновые панели, с основным шагом в 1,2 метра и крепятся через уголки не менее 4 саморезов в полку.

Монтаж конструкций ЛСТК: Монтаж металлических конструкций должен производиться специализированной монтажной организацией, имеющей лицензию на выполнение данного вида работ. Работы должны выполняться по разработанной технологии сборки, с соблюдением мер по технике безопасности в соответствии с требованиями следующих документов:
- СНиП III-4-80*;
- Свод правил 53-101-98 "Изготовление и контроль качества стальных строительных конструкций", СНиП 3.03.01-87;
- "Рекомендации по монтажу строительных конструкций (к СНиП 3.03.01-87) МДС53.1-2001".

Необходимо обратить внимание на следующие условия выполнения монтажных работ:
К моменту приложения снеговой (или действию каких-либо иных случайных нагрузок) панели должны быть раскреплены облицовочным материалом. Обеспечивать устойчивость каркаса временными распорками на строительной площадке до момента обшивки. В процессе монтажа сверять количество профиля и саморезов, указанных в чертежах, с установленными по факту.

Расстояние между центрами саморезов в любом направлении стоит принимать не менее 2d, а расстояние от центра самореза до края элемента - не менее 1,5d, где d - номинальный диаметр пресс-шайбы самореза. Во избежание нарушения работы несущих элементов здания при проведении любых отделочных, сантехнических и прочих ремонтных работ категорически запрещается удалять элементы конструкции, изгибать, перерезать, вырезать отверстия или другими способами ослаблять любые стальные элементы каркаса здания без согласования с проектной организацией. При необходимости подрезки элементов на стройплощадке использовать низкоскоростные режущие инструменты. Места обрезки профилей покрывать лакокрасочным материалом по металлу для защиты от коррозии.
