Кровля из ЛСТК, хутор Димитрова
Технология ЛСТК позволяет создавать быстровозводимые и надёжные кровельные конструкции, в том числе и крыши с кровельными фермами. Крыши, построенные по этой технологии, обладают высокой прочностью, устойчивостью к ветровым и снеговым нагрузкам, а также имеют продолжительный срок службы.
Кровельные фермы по технологии ЛСТК изготавливаются из стальных профилей, которые имеют тонкие стенки и специальное покрытие, защищающее от коррозии. Фермы собираются из готовых заводских элементов, что существенно упрощает и ускоряет процесс монтажа.
Преимущества кровельных ферм по технологии ЛСТК:
Быстрая сборка: благодаря заводской готовности элементов, время монтажа существенно сокращается. Лёгкий вес: конструкции получаются очень лёгкими, что позволяет снизить нагрузку на фундамент и несущие стены здания. Высокая прочность и жёсткость: стальные профиля обладают высокой прочностью на изгиб и растяжение, что обеспечивает надёжность и устойчивость конструкции. Длительный срок службы: сталь, используемая в технологии ЛСТК, имеет специальное покрытие, защищающее от коррозии и обеспечивающее продолжительный срок службы. Экономичность: благодаря быстрой сборке и небольшому весу конструкций, уменьшаются затраты на транспортировку и монтаж, а также на фундамент и несущие стены здания.
Кровельные фермы по технологии ЛСТК идеально подходят для строительства крыш жилых, общественных и промышленных зданий, а также для реконструкции и расширения существующих построек.

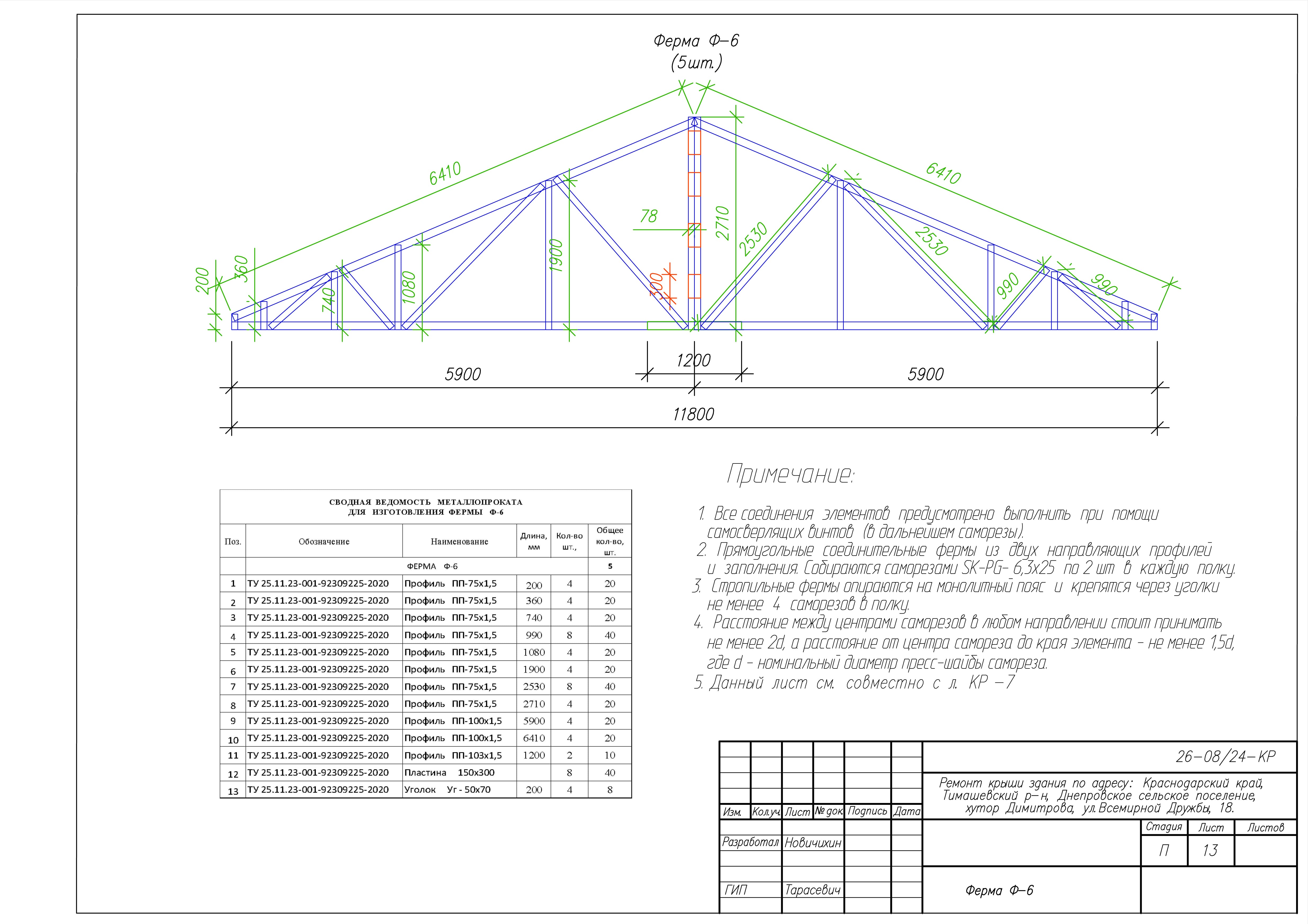

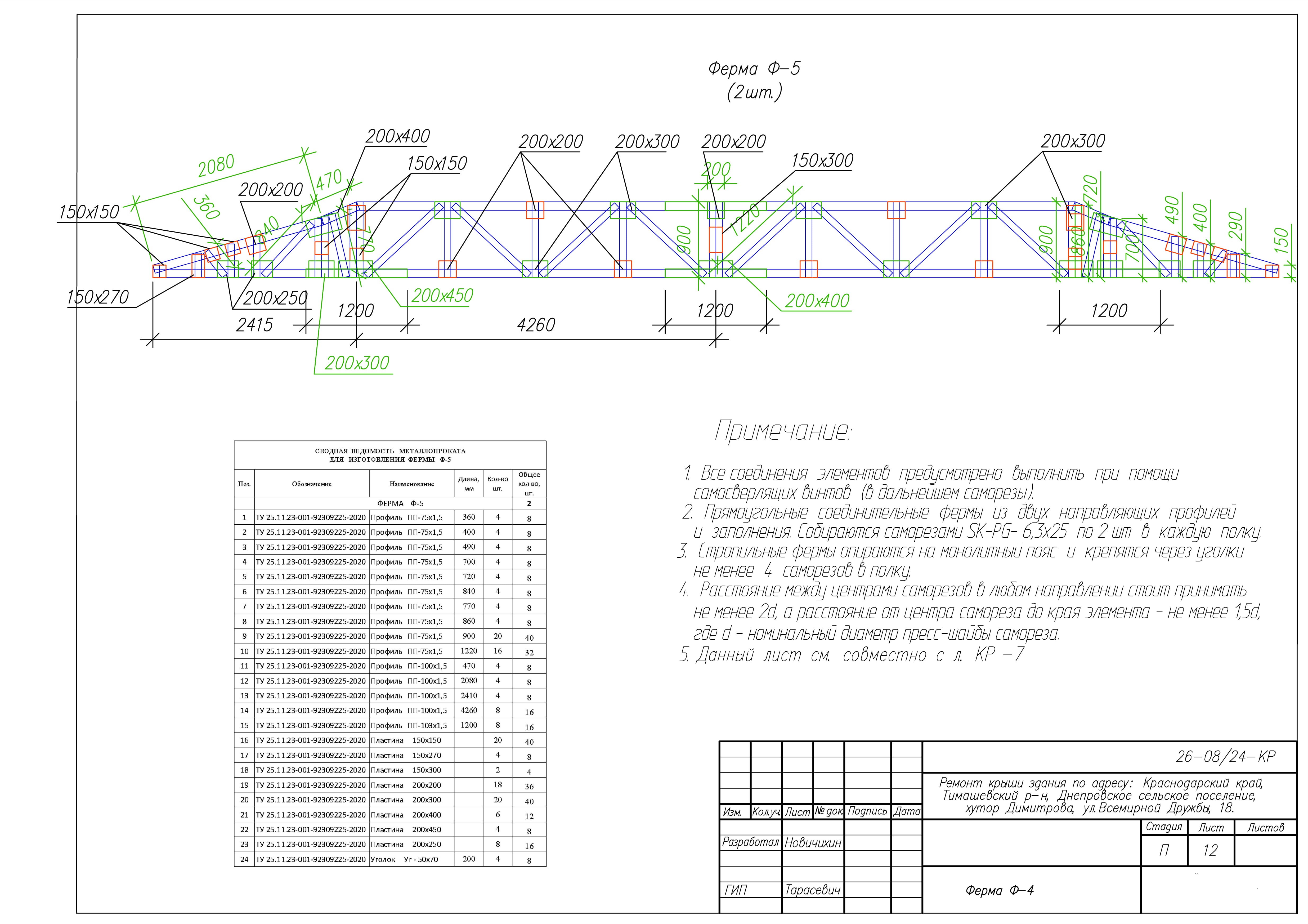

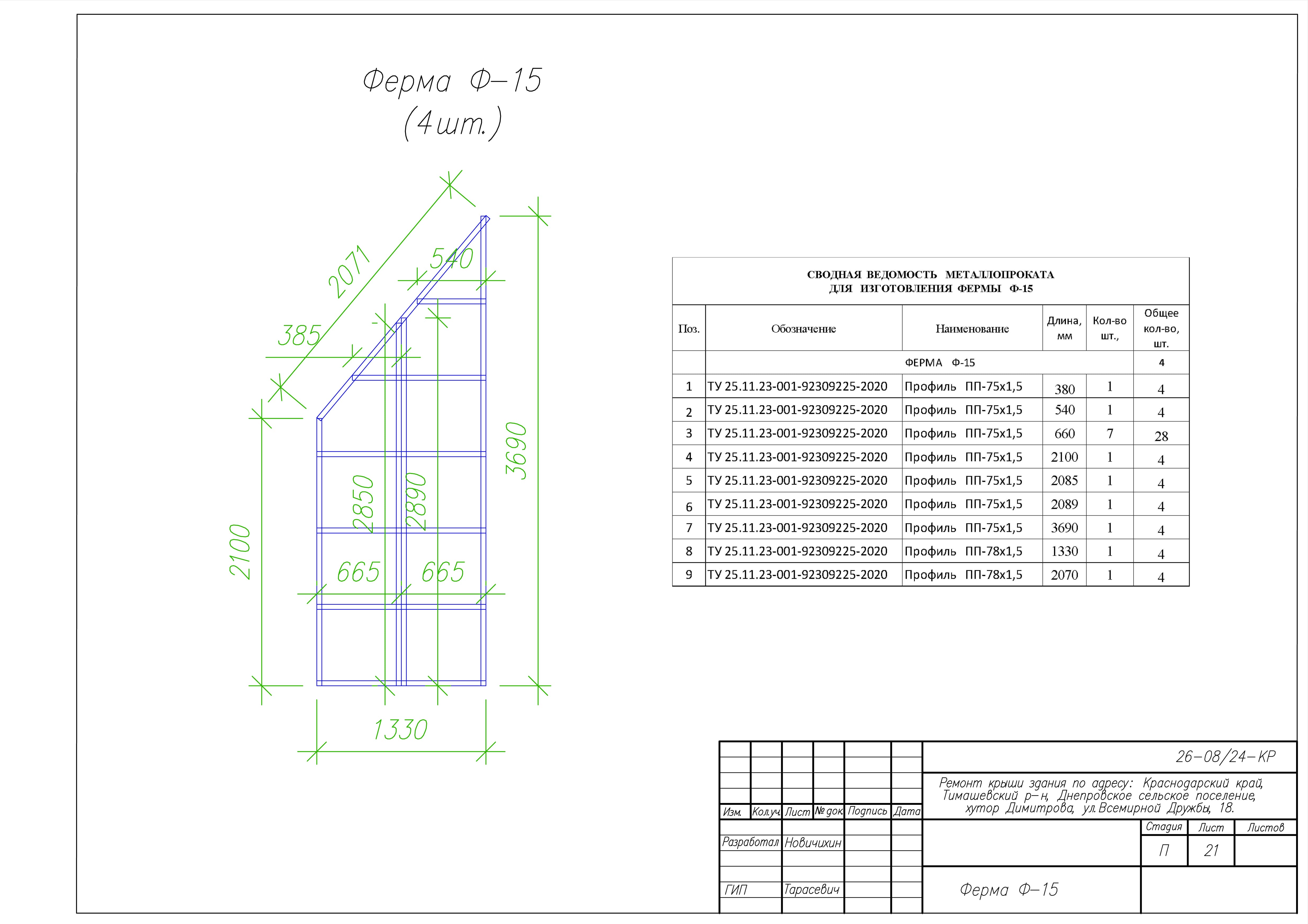

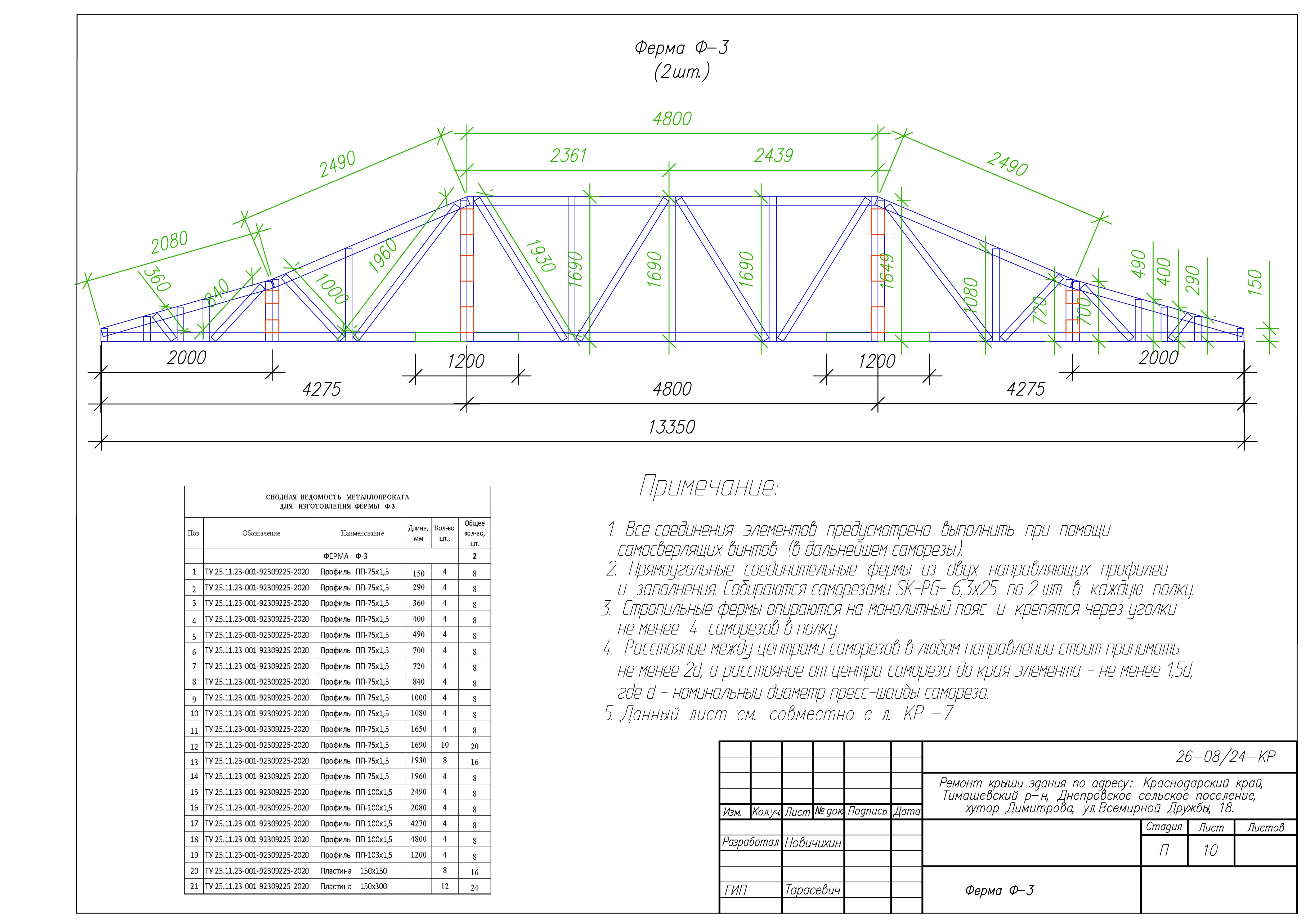

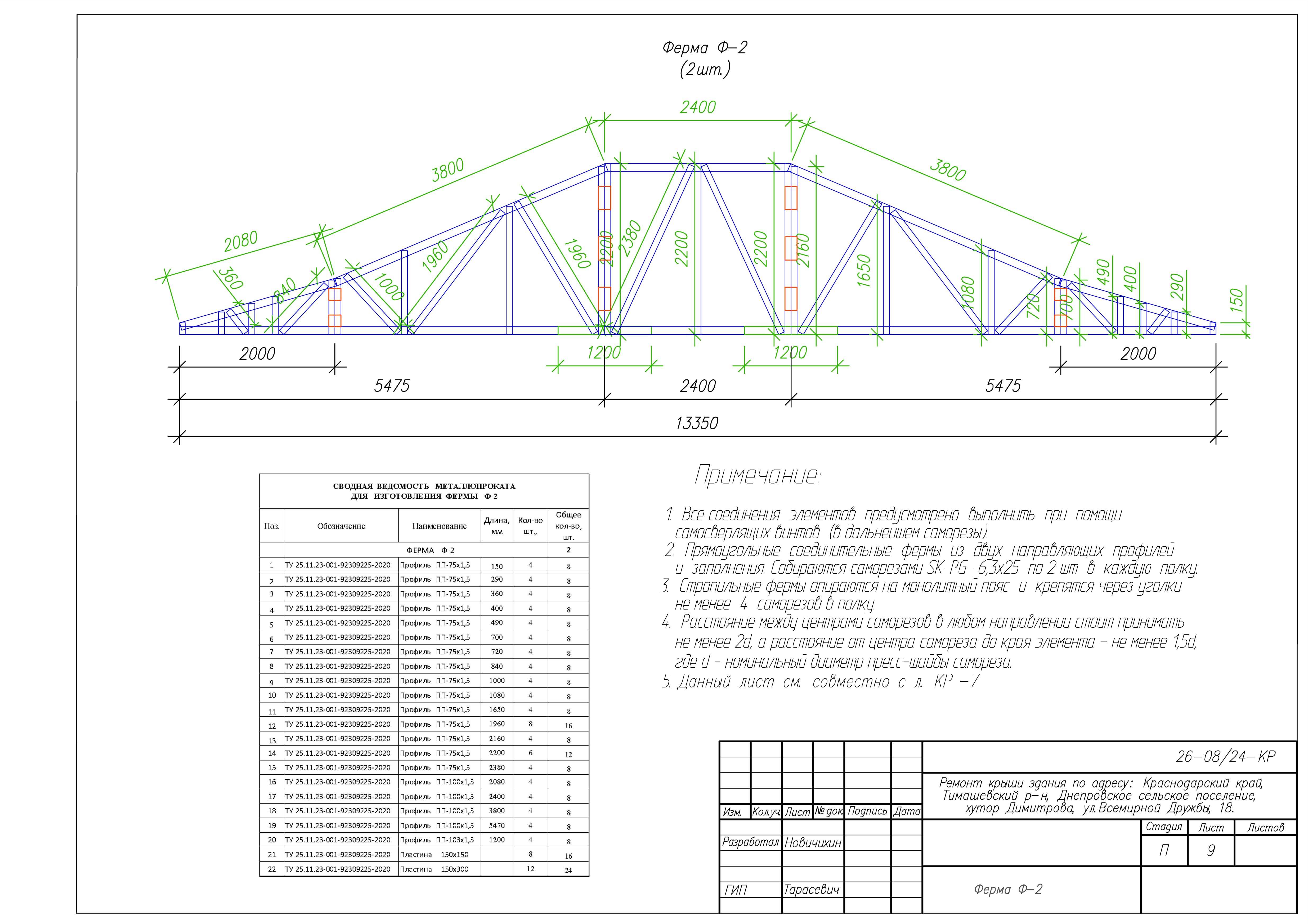

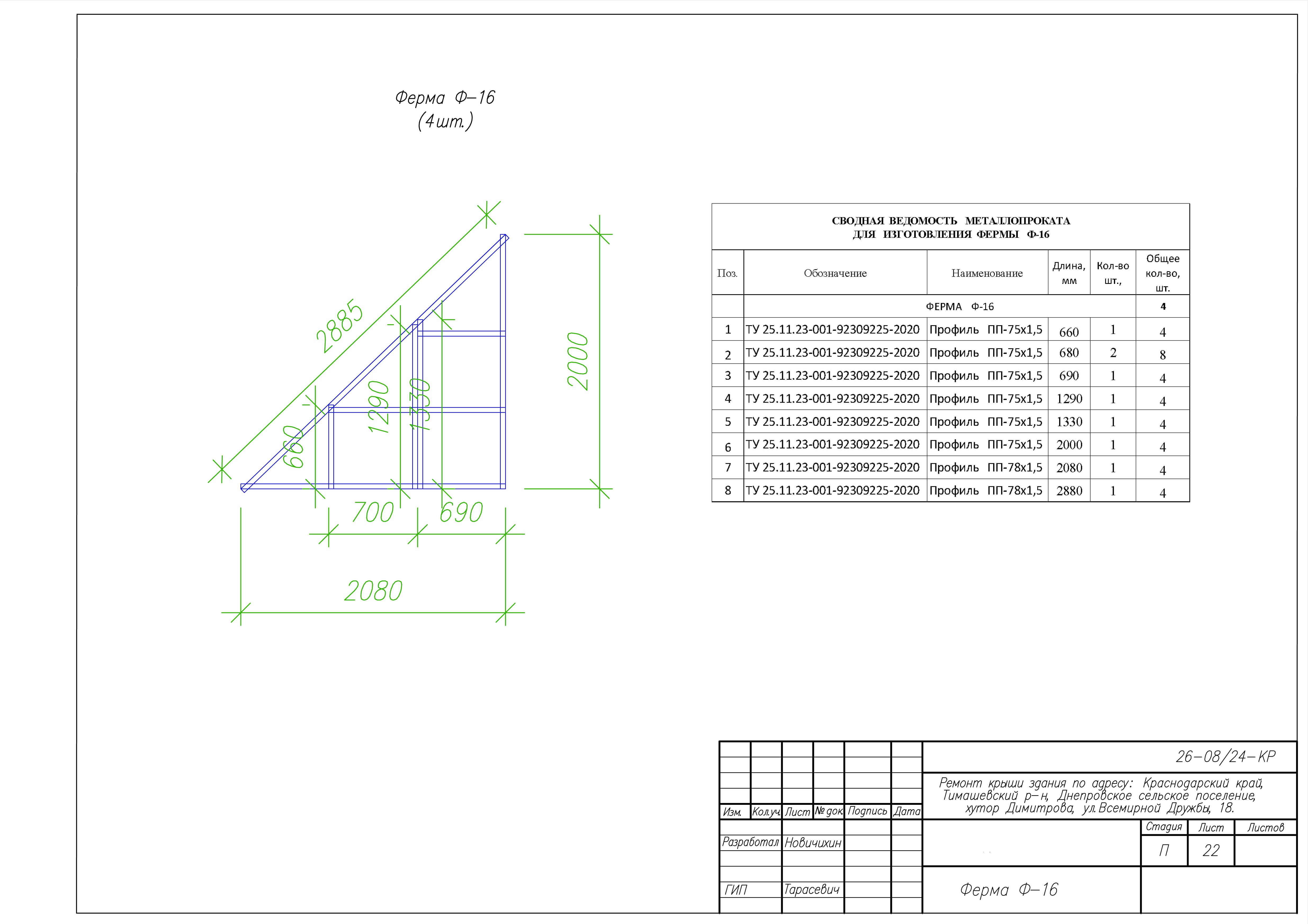

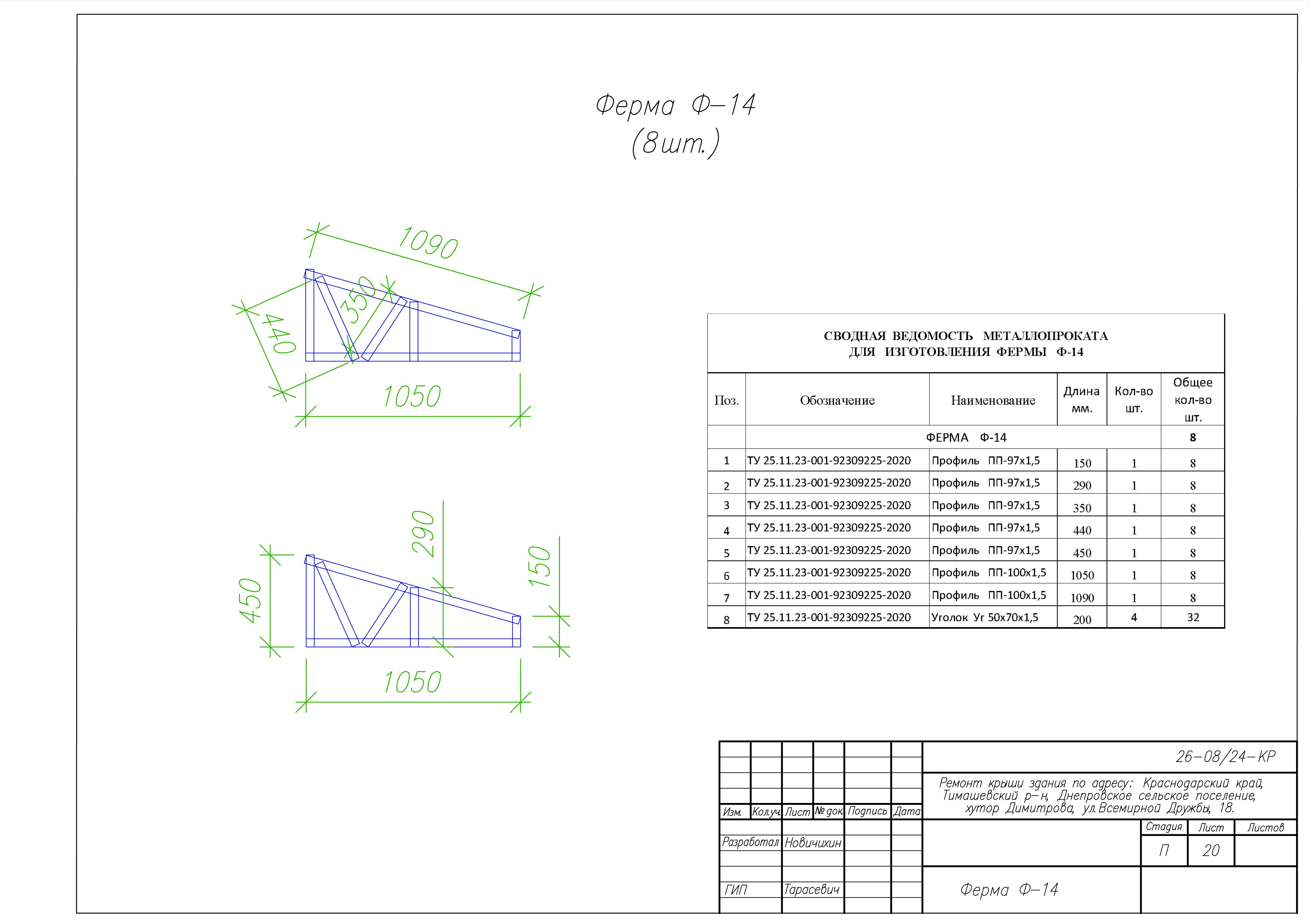

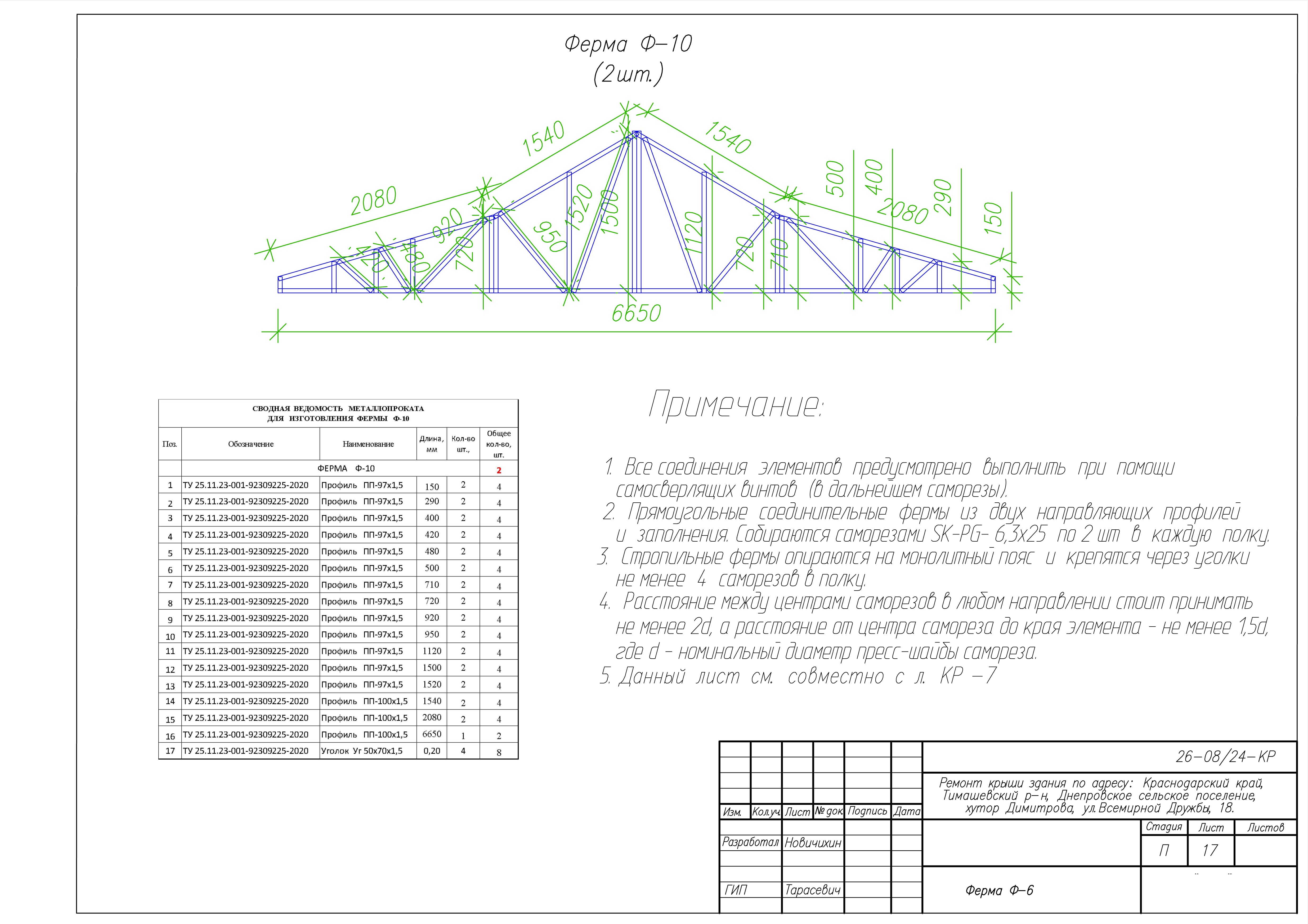

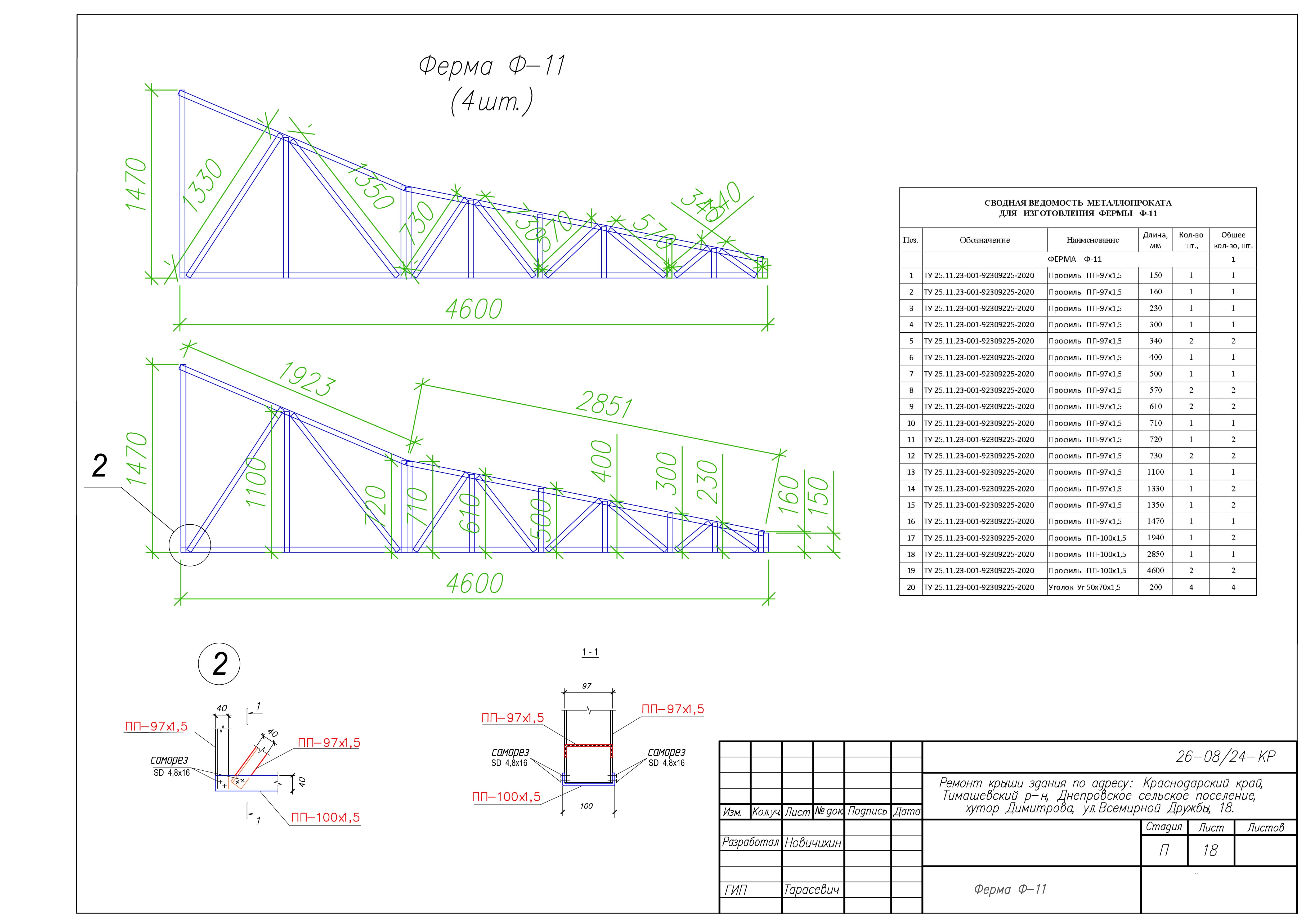

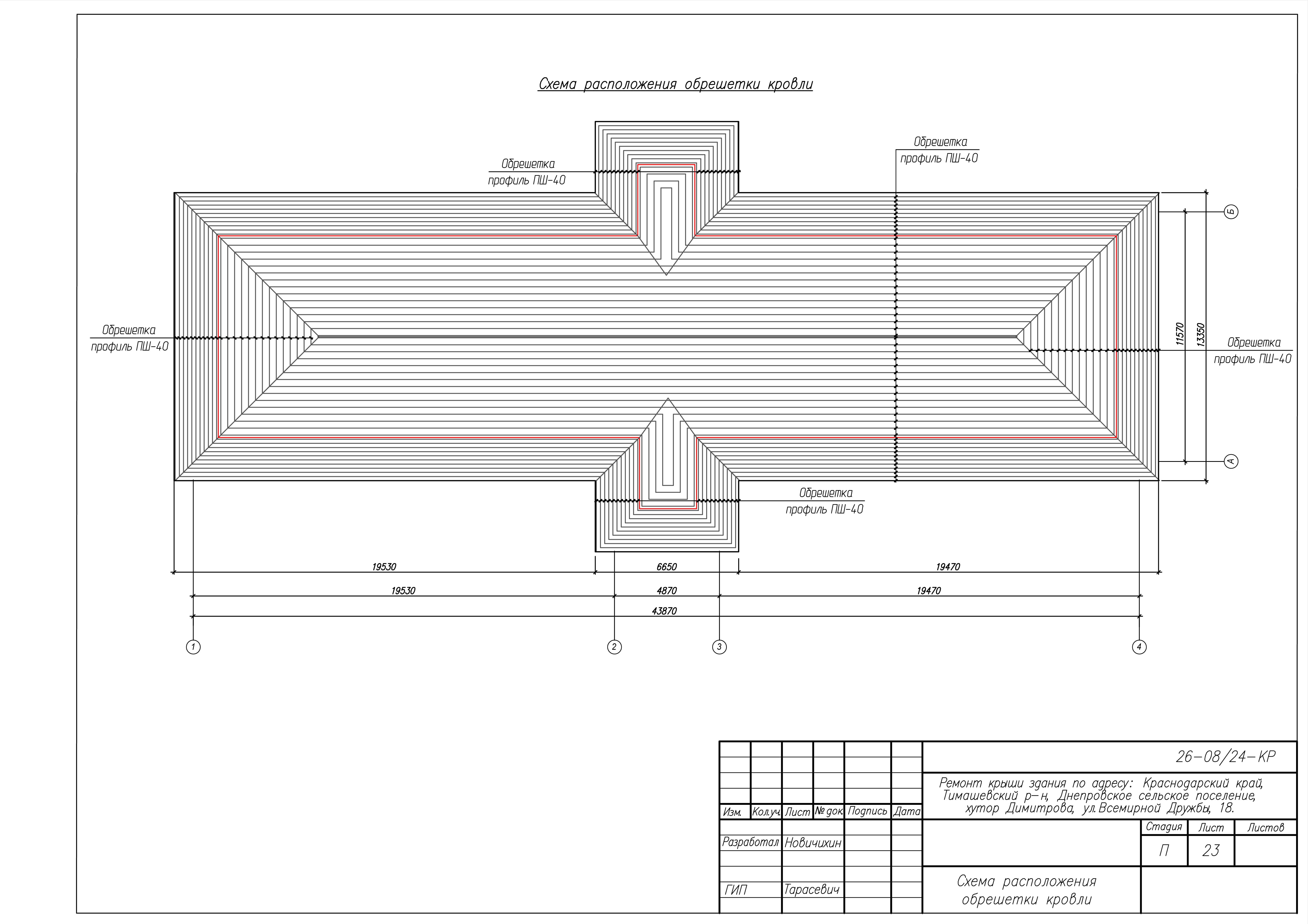

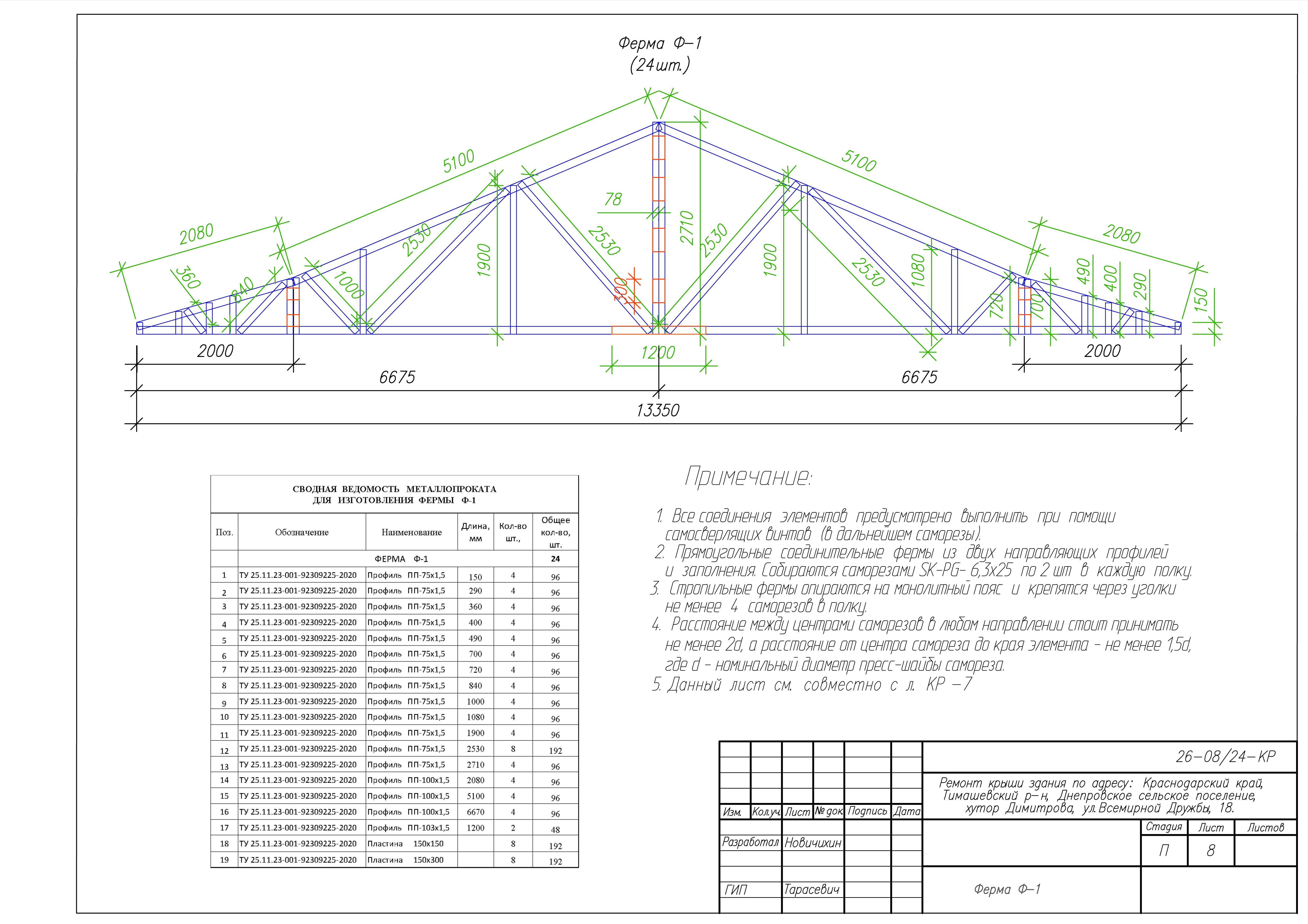

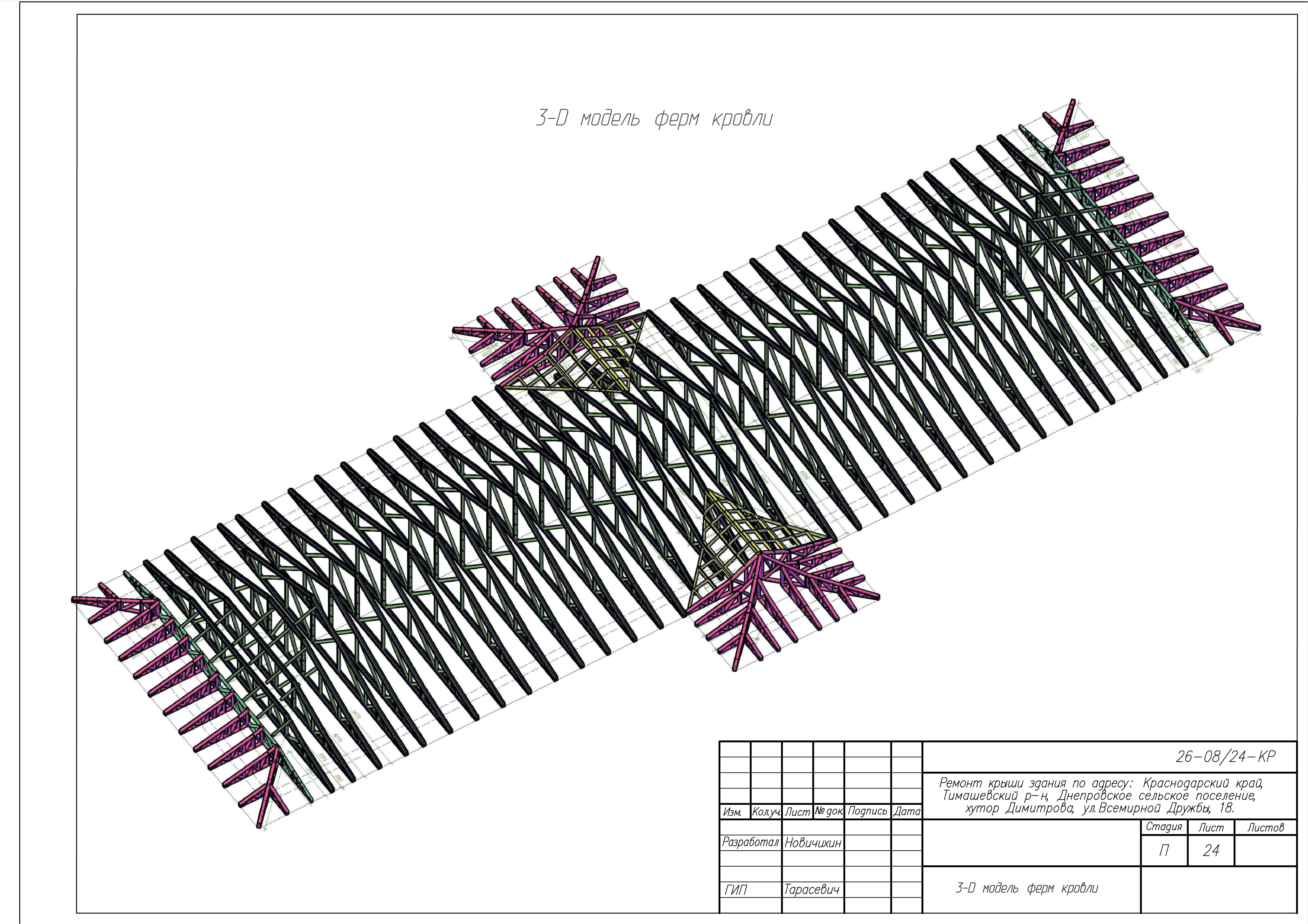

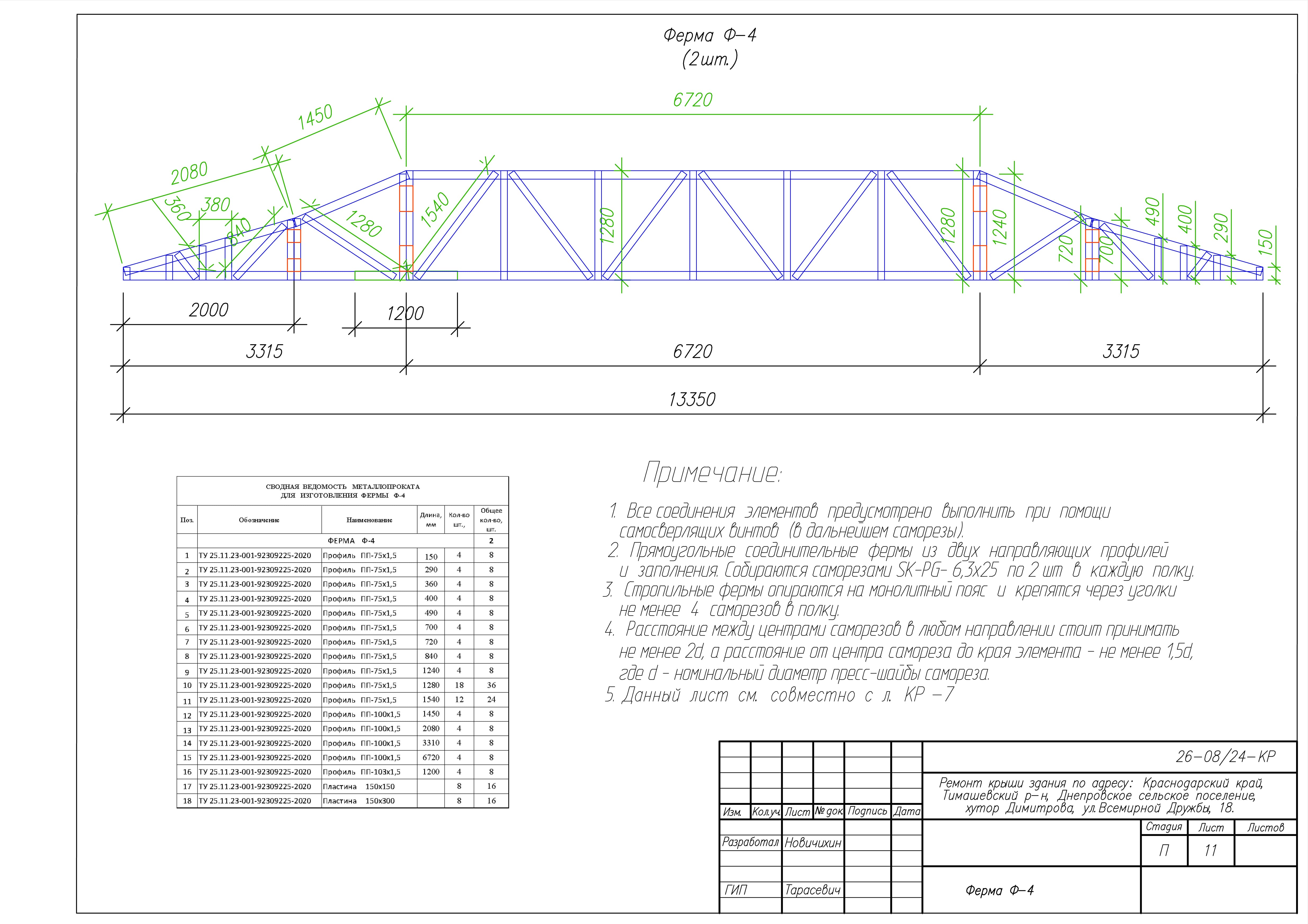

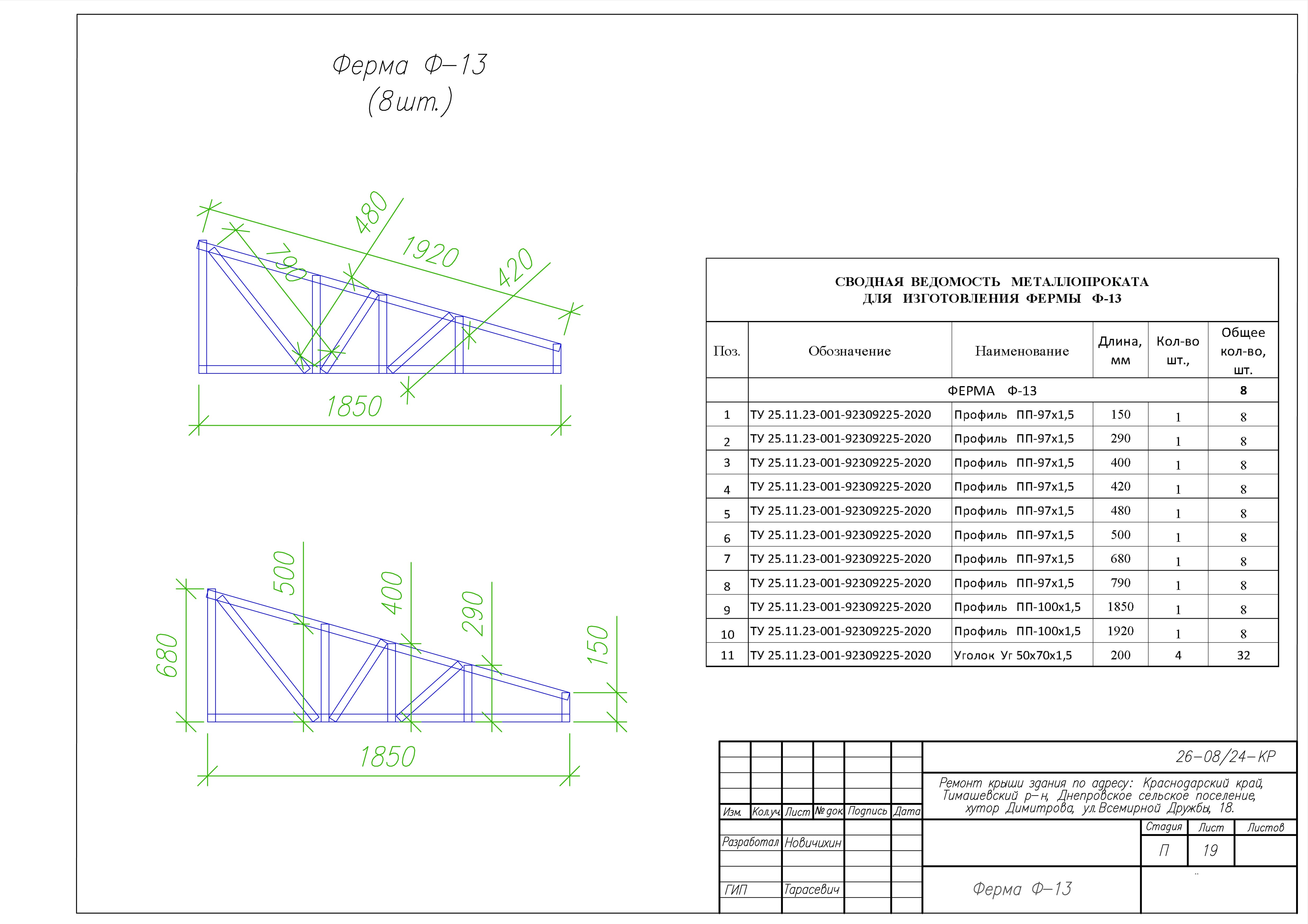

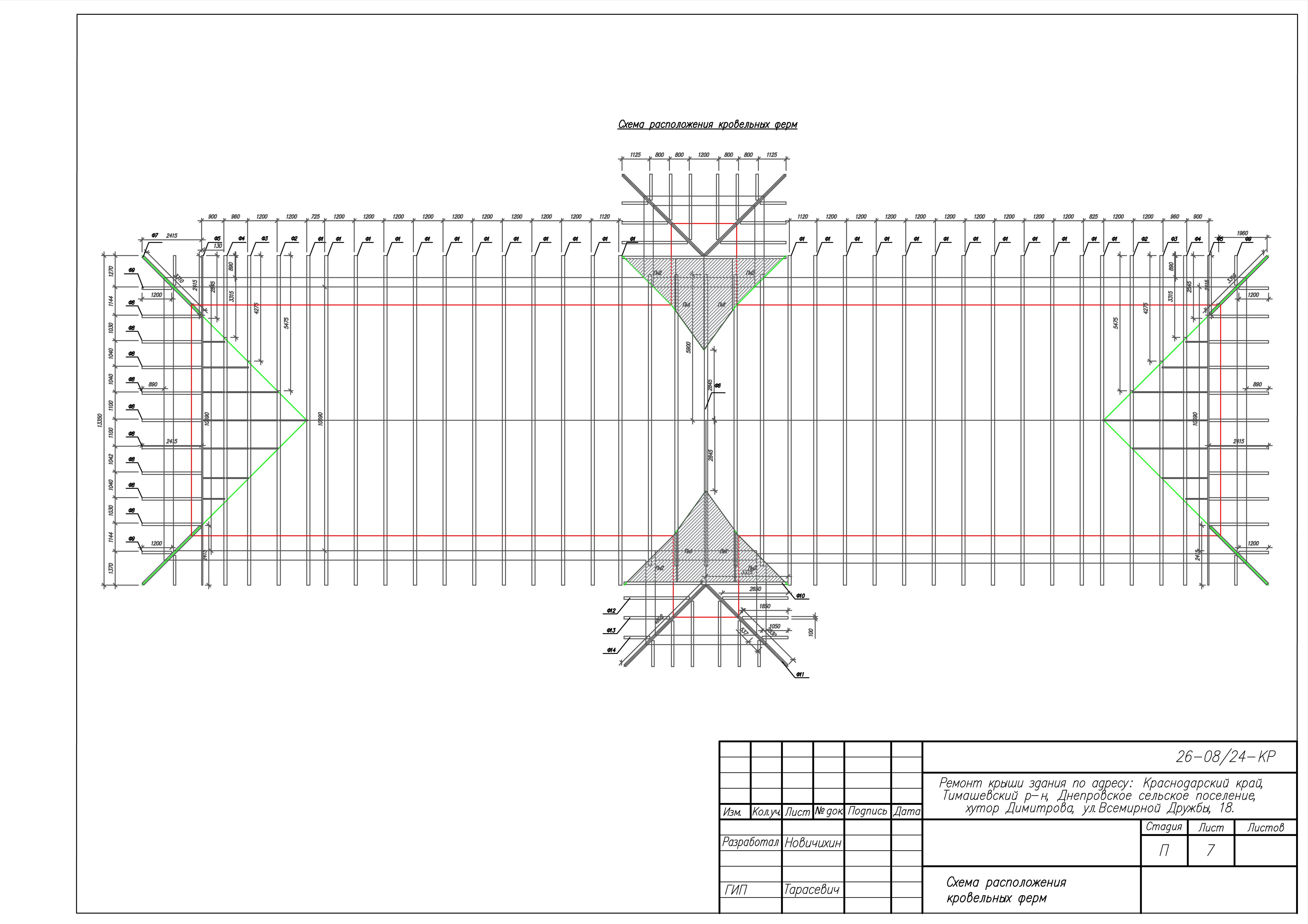

Представленные выше чертежи взяты из КМ к ремонту крыши здания по адресу: Краснодарский край, Тимашевский р-н, Днепровское сельское поселение, хутор Димитрова, ул.Всемирной Дружбы, 18. Замена старой кровельной конструкции на каркас из ЛСТК.
1. Конструктивные особенности.
1.1. Кровля с размерами в плане в осях 13,35 х 45,65 м.
Кровля четырехскатная. Уклон кровли - 16°, 23°.
1.2. За относительную отметку 0.000 м. принят уровень монолитного пояса
стены.
1.3. Отметка низа кровельных ферм - 0.000 м.
1.4. Металлический каркас кровли состоит из следующих конструктивных
элементов:
- фермы, контробрешетка, обрешетка.
2. Применяемые материалы.
2.1. Все металлические конструкции здания разработаны из тонкостенных гнутых профилей, изготавливаемых по ТУ 25.11.23-001-92309225-2020 производства ООО "Профильные системы плюс" по ГОСТ 24045-2015,
1-ый класс цинкового покрытия - 275 гр/м2.
2.2. Все соединения элементов предусмотрено выполнить при помощи самосверлящих винтов.
3. Металлический каркас кровельных конструкций.
3.1. Кровельных каркас состоит из следующих элементов:
- фермы большепролетные повышеной прочности;
- соединительные элементы , а так же уголок 50х70;
- связевые элементы.
3.2. Крепление фермы к монолитному ж/б поясу осуществляется креплением анкерами 10 х 100 мм. по 4 шт на опорный элемент фермы через уголок 50х70 мм.
3.3. Соединение ферм между собой по горизонтали осуществляется посредством профиля ПШ-60 по низу и ПШ-40 сверху.
3.4. Кровельные фермы состоят из двух направляющих профилей и заполнения. Собираются саморезами SK-PG-4,8х19 по 4 шт в каждую полку.
3.5. Кровельные фермы опираются на ж/б пояс и ставятся с основным шагом в 1200 мм. и крепятся через уголки не менее 4 шт. саморезов в полку.
4. Металлический каркас ферм.
4.1. Металлические фермы состоят из следующих элементов:
- нижний и верхний пояс ферм профиль ПП-100.
- распорки ферм профиль ПП-75; ПП-97.
4.2. Фермы собираются саморезами SK-PG-4,8х19 по 4 шт. в каждый узел крепления.
