Двухэтажное здание
Двухэтажное общественное здание из ЛСТК с пристройкой, место строительства город Симферополь.

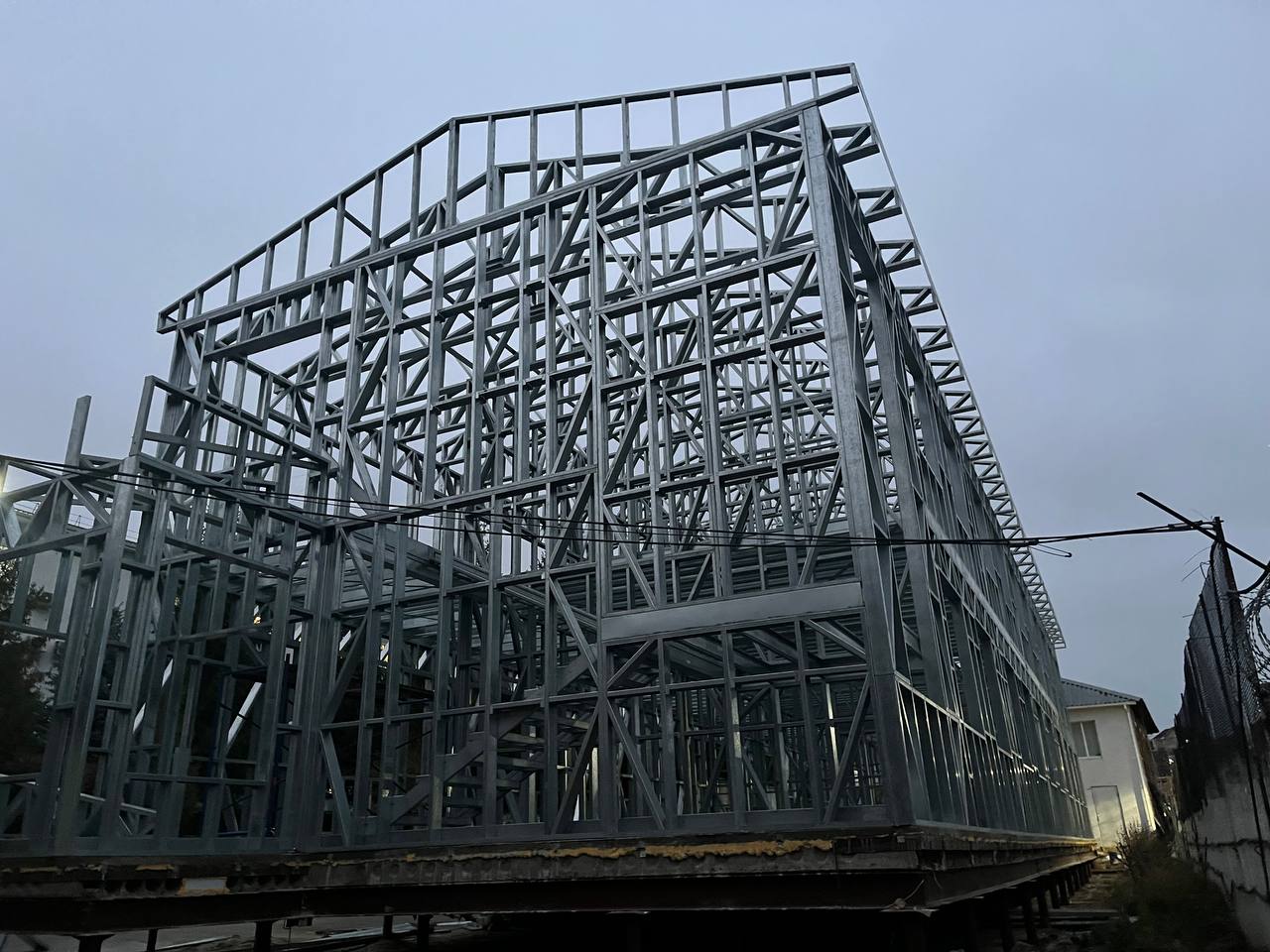

![Готовый каркас ЛСТК](fotogalereya/zdanie-33x9.jpg)

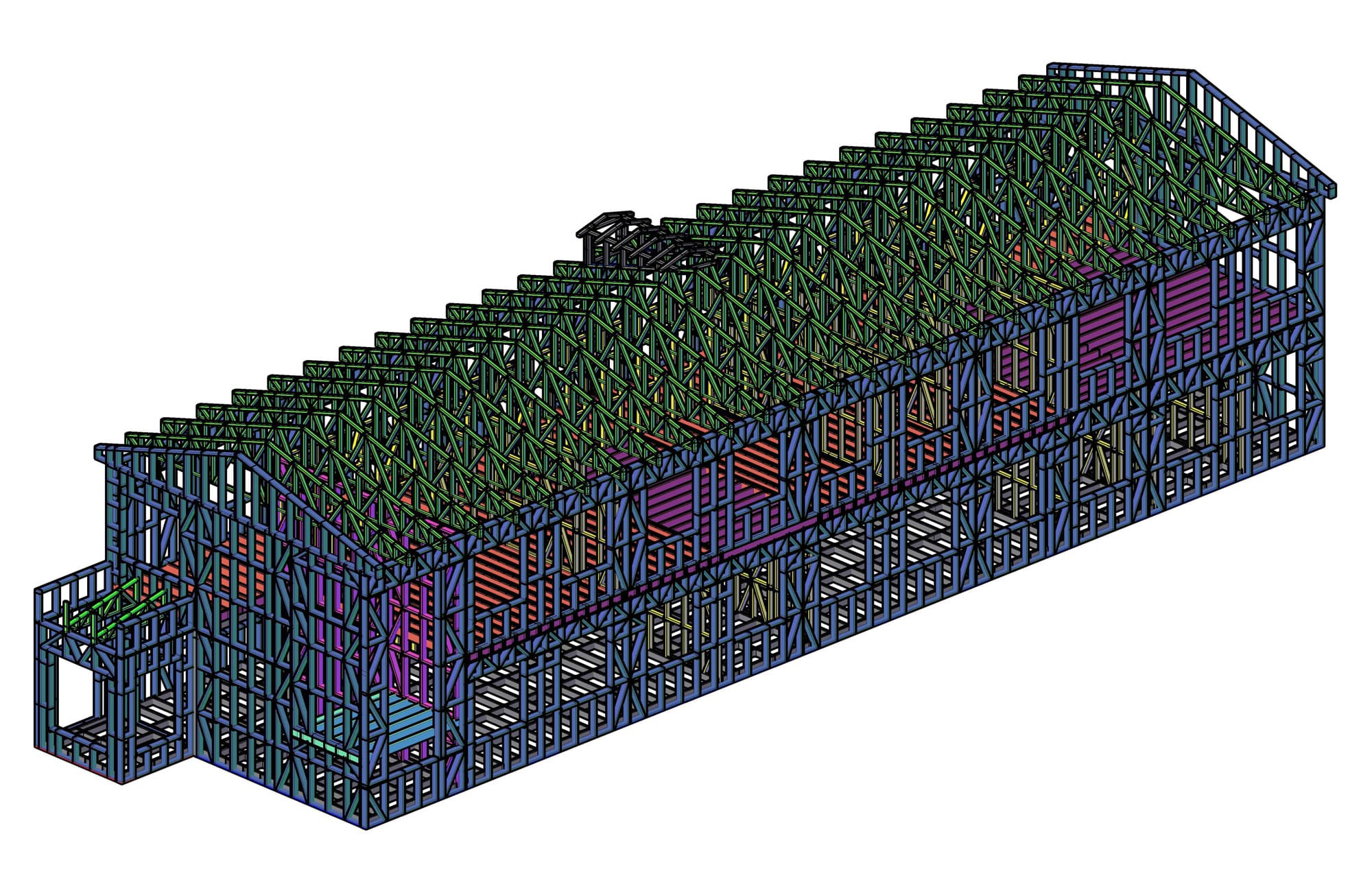

![Проект здания для каркасного строительства](foto-proektov/zdanie-33x9_1.jpg)

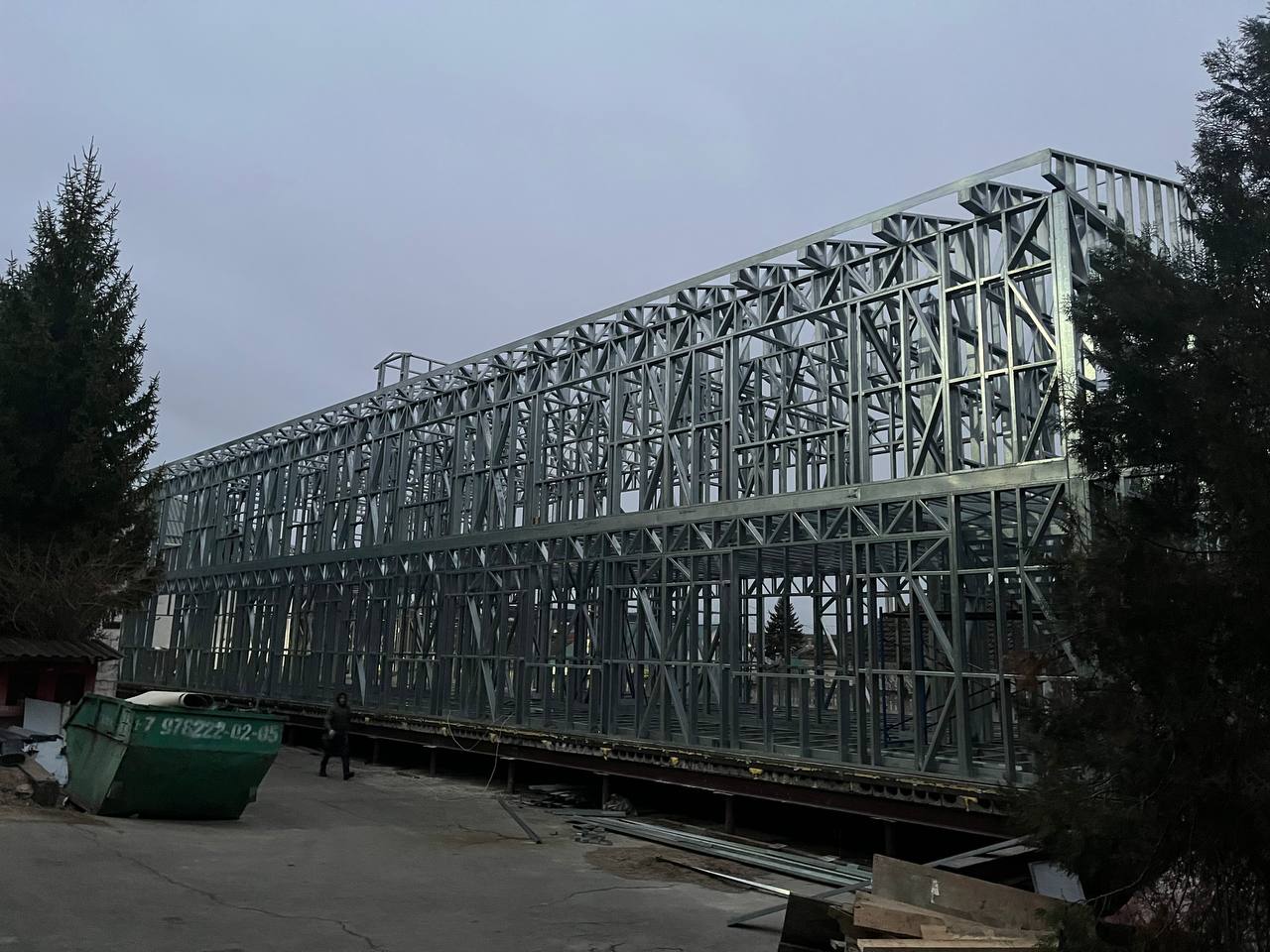

![Фото ЛСТК здания в Симферополе](fotogalereya/zdanie-33x9_2.jpg)

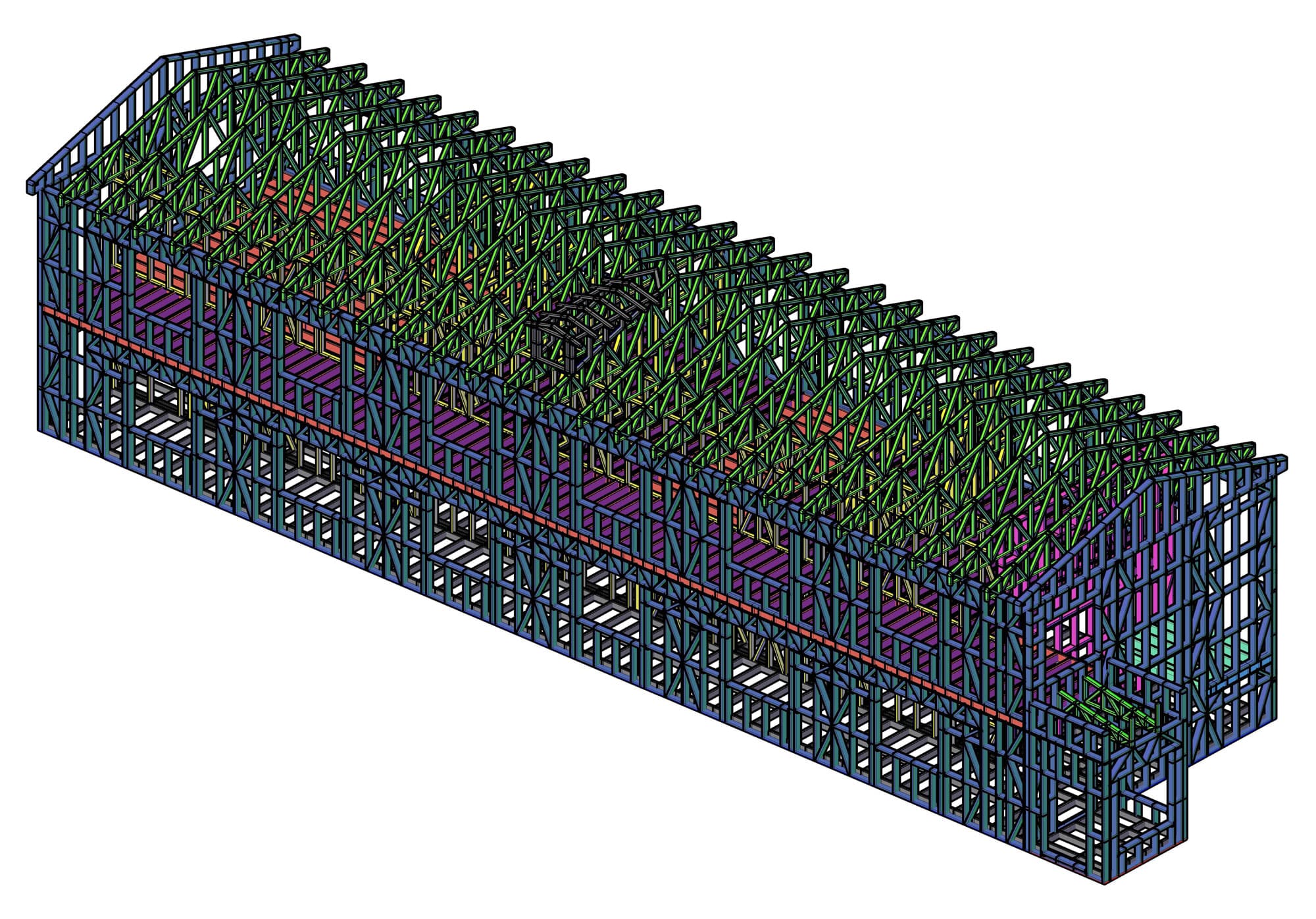

![Проект каркаса ЛСТК](foto-proektov/zdanie-33x9_3.jpg)

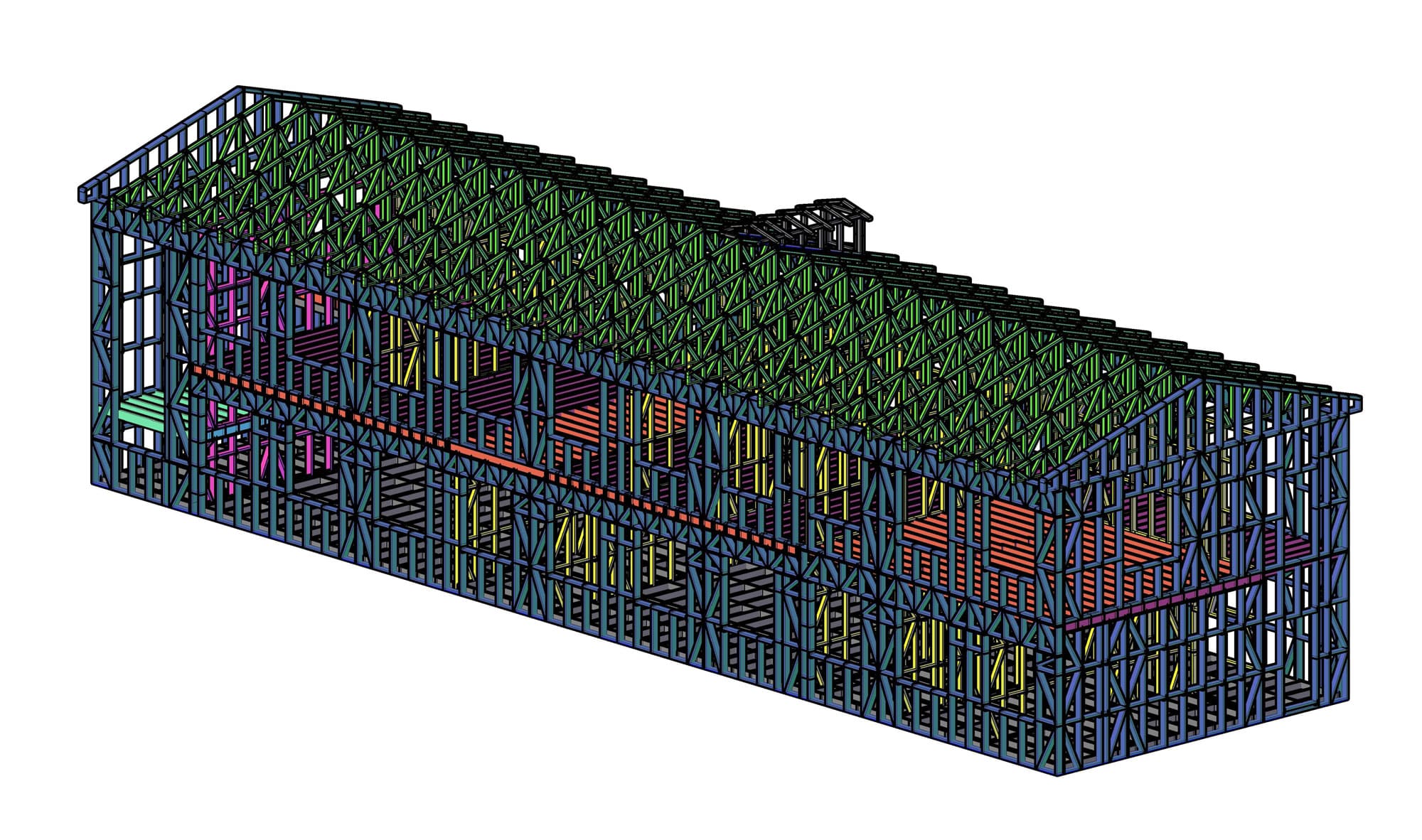

![Проектный чертёж ЛСТК](foto-proektov/zdanie-33x9_4.jpg)
Размеры основного здания в плане 33,0 х 9,0 метра. Высота помещений 1-го и 2-го этажей принята 3,4 метра. Наружные стены толщиной 150 мм, перегородки толщиной 100 мм. Перекрытие на отм. 0,000 (по железобетонной плите) — одинарные балки с шагом 400 мм, с перемычками в шахматном порядке.

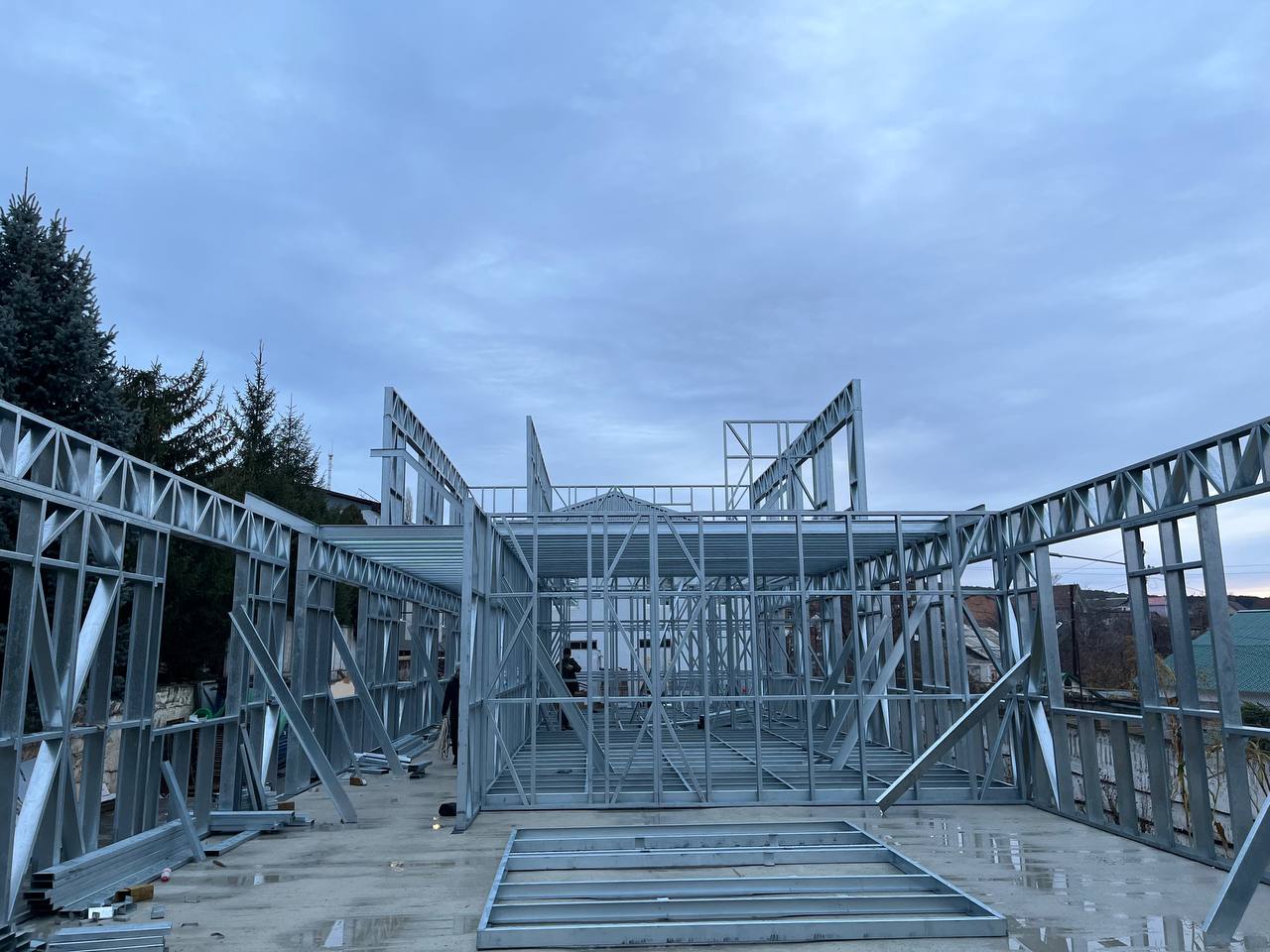

![На строительной площадке, монтаж стеновых панелей ЛСТК](fotogalereya/zdanie-33x9_5.jpg)
Перекрытие междуэтажное — одинарные и двойные балки из профилей ПСЖ200 (профиль усиленный).

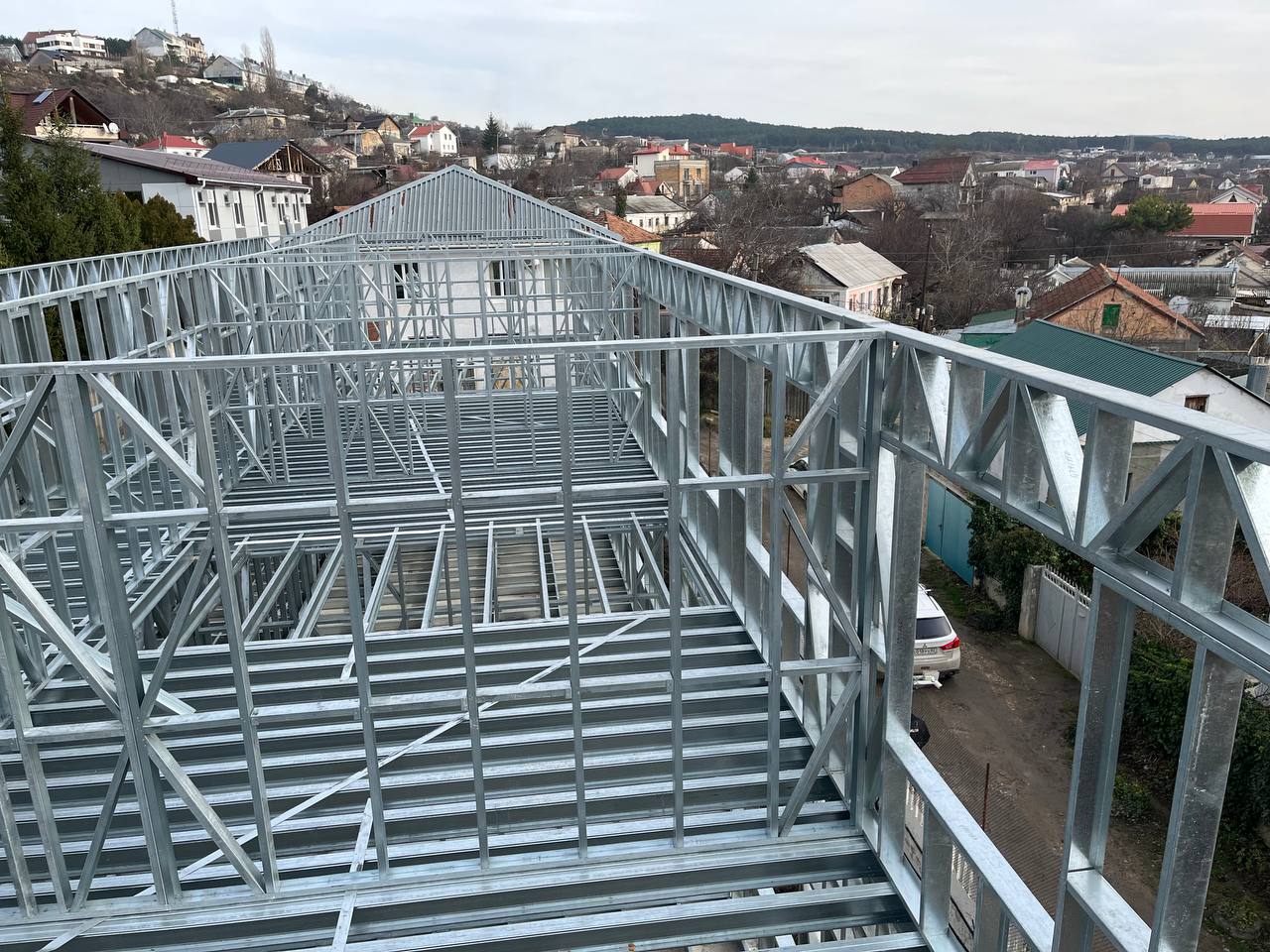

![Перекрытие ЛСТК](fotogalereya/zdanie-33x9_6.jpg)
Перекрытие над вторым этажом — двускатные стропильные фермы. Обрешётка по верхнему поясу ферм с шагом 500 мм под металлические профилированные листы.

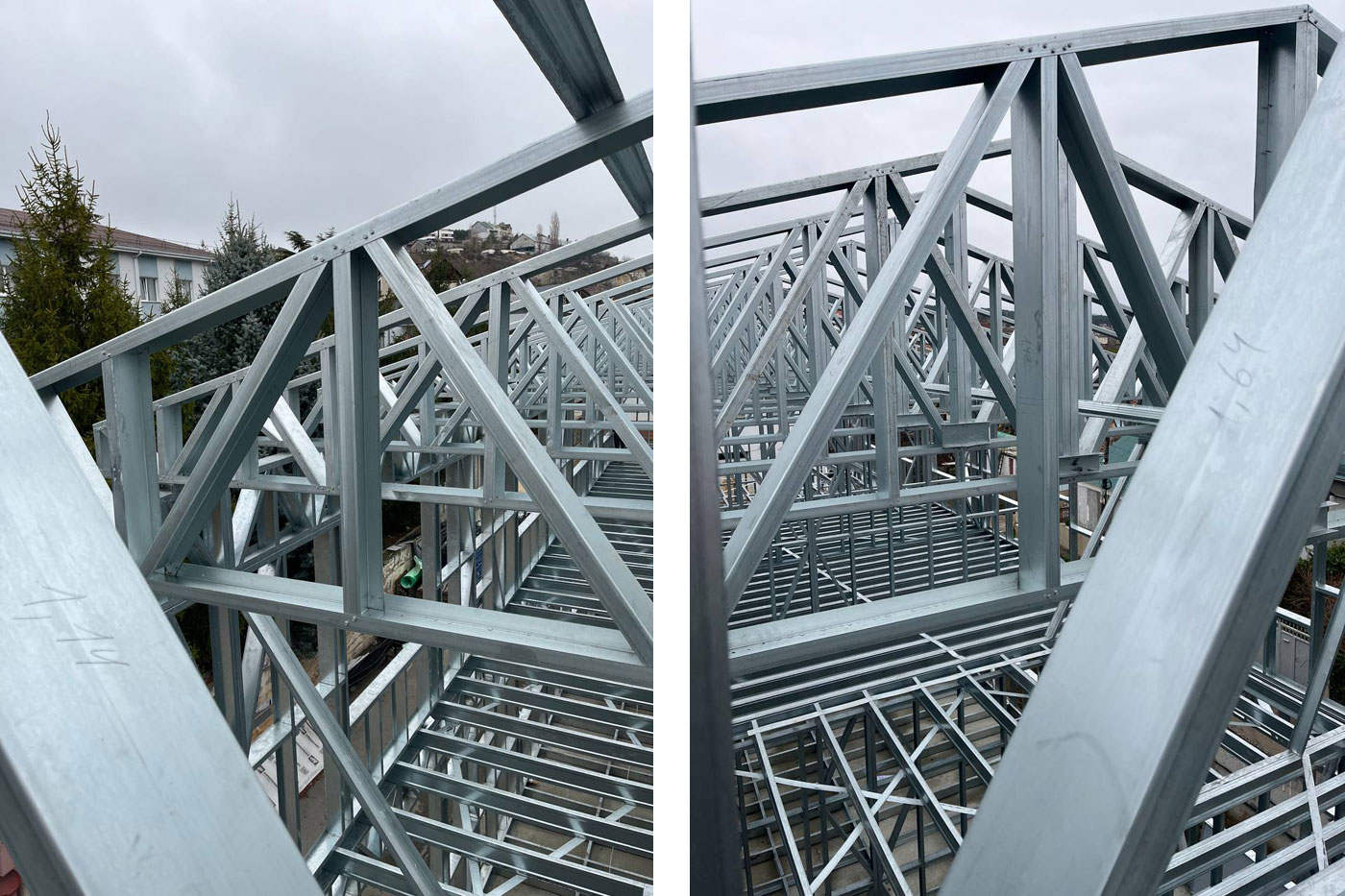

![Кровля фермами из ЛСТК](fotogalereya/zdanie-33x9_7.jpg)
Пристройка одноэтажная, размеры в плане 3х2,4 м. Высота помещения принята 3,2 м. Наружные стены толщиной 150 мм. Перекрытие на отм. 0,000 (по ж. б. плите) — одинарные балки с шагом 400 мм, с перемычками в шахматном порядке. Покрытие — односкатные стропильные фермы, с парапетом по периметру. Обрешетка по верхнему поясу ферм с шагом 500 мм под металлические профилированные листы.

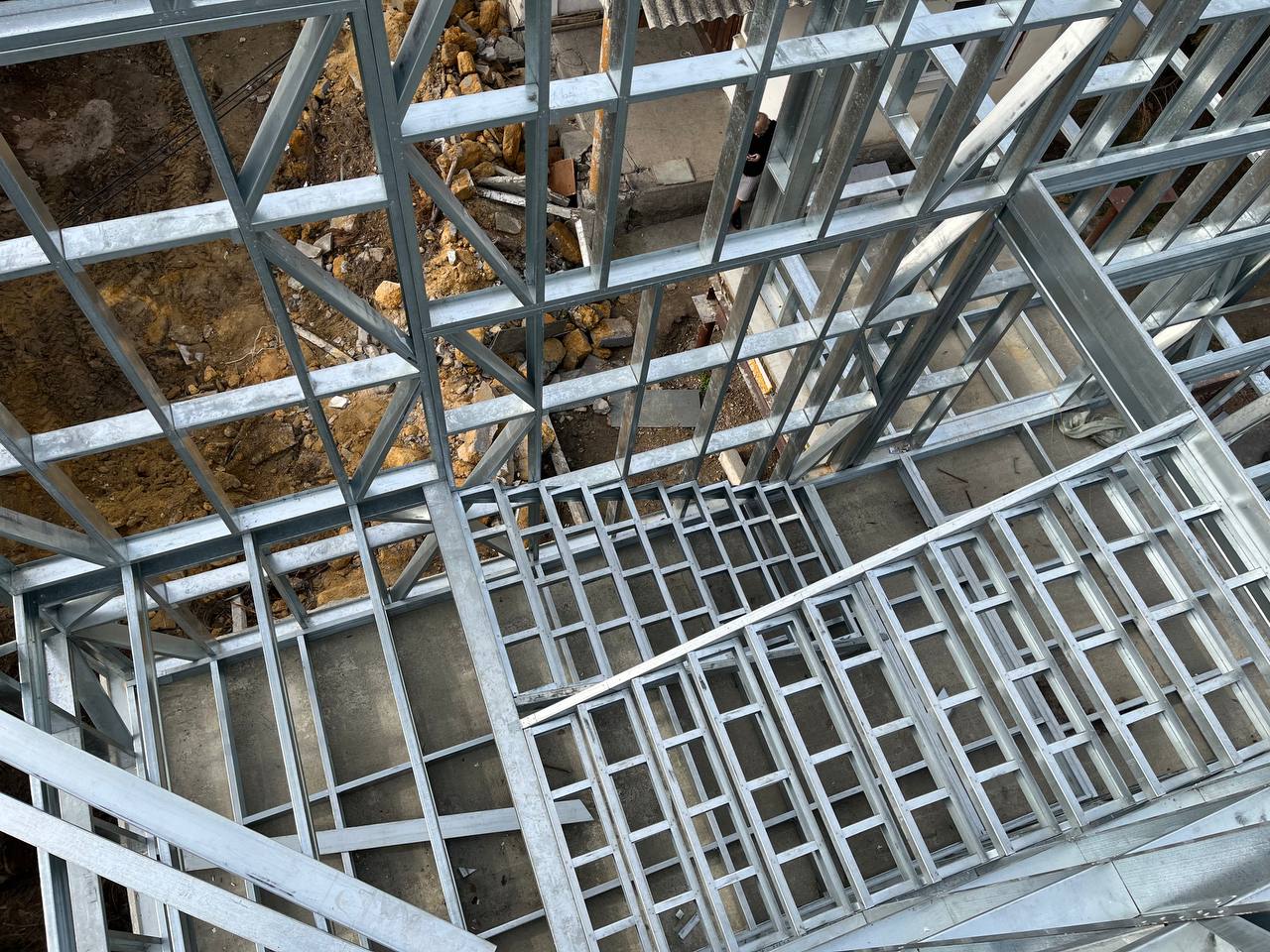

Подъём на второй этаж осуществляется по внутренней двухмаршевой лестнице.
![Лестница из ЛСТК](fotogalereya/zdanie-33x9_8.jpg)
